Установка насоса в систему отопления частного дома – порядок

Выбор схемы подключения насоса отопления зависит от сложности самой магистрали. Приведены возможные варианты монтажа циркуляционного насоса, тематические видео и фотоматериалы.

Где поставить устройство на системе отопления

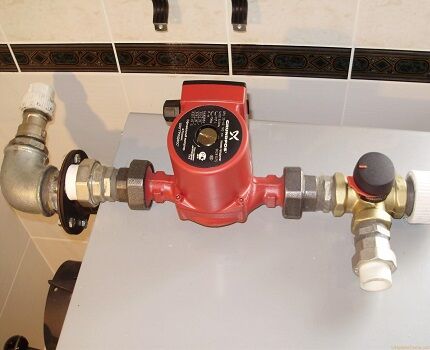

Фото 2

Неважно, на каком трубопроводе, поскольку прибор держит высокий нагрев жидкости. То же касается гидравлики.

Выполняйте монтаж на участке возле котла, до ответвлений системы. Обычно выбирают обратку, поскольку в подобном случае риски минимальны.

Если отопления разделено на два контура (левый и правый или по этажам), лучше установить по насосу на каждый. Это расширит возможности и позволит контролировать отдельный участок здания, что приводит к экономии ресурсов.

Плюсы и минусы применения насоса отопления

Еще пару десятков лет назад в частном секторе дома оснащались отоплением самотечного типа. В качестве источника тепла использовалась дровяная печь или газовый котел. Для габаритных циркуляционных приборов оставалась всего одна область применения – сети централизованного отопления.

Сегодня же производители оборудования для отопления предлагают менее габаритные агрегаты, обладающие следующими преимуществами:

  1. Увеличилась скорость передвижения теплового носителя. Выработанное котлом тепло достаточно быстро поступает в радиаторы. За счет этого существенно ускорился процесс прогрева помещений.
  2. Чем больше скорость движения, тем выше пропускная способность труб. Это означает, что идентичный объем тепла может быть доставлен в комнаты, магистралью с меньшим диаметром.
  3. Схемы водяного отопления претерпели значительных изменений. Магистраль может быть проложена с самым незначительным уклоном. Также сложность и протяженность линии может быть какой угодно. Основное правило – рациональный выбор отопительного насоса исходя из требуемой мощности.
  4. С помощью бытового циркуляционного прибора стала возможна организация теплых полов в доме, а также эффективной системы отопления закрытого типа.
  5. Появилась возможность спрятать всю отопительную линию коммуникаций, проходящую через комнаты, что не всегда благополучно сочетается с дизайном помещения. Достаточно распространены варианты укладки труб за натяжными потолками, в стенах или под покрытием полов.

К недостаткам насосных систем относят обусловленность функционирования от подачи электричества и его расходование перекачивающим аппаратом в отопительный сезон.

Циркуляционный насос Грандфос

Ведущей фирмой Grundfos, занимающейся разработкой оборудования для отопления были выпущены инновационные модели циркуляционных насосов Alpfa2, способных менять производительность, исходя из потребностей отопительной системы, что позволяет экономить на потреблении электричества

Поэтому если участок часто лишается электроснабжения, целесообразно будет установить устройство для обеспечения электроэнергией в бесперебойном режиме. Второй недостаток не является критичным и может быть устранен правильным подбором мощности и модели циркуляционного насоса.

Правила подключения насоса к отоплению

  • Особенности работы систем отопления, оснащенных насосом
  • Какие показатели учитывать при выборе насоса
  • Какие материалы необходимы для подключения: ограничения при выборе насоса
  • Какие помпы подходят для установки в жилых помещениях
  • Рекомендации по правильной установке насоса
  • Принципы установки и подключения насоса

Выбор места врезки прибора в систему

Установка циркуляционного насоса предполагается на участке сразу после теплогенератора, не доходя до первой линии разветвления. Не имеет значения выбранный трубопровод – это может быть как подающая, так и обратная магистраль.

Где можно поставить насос?

Современные модели бытовых агрегатов для отопления, выполненных из высококачественных материалов, выдерживают температуру максимум в 100 °C. Однако, на более высокий нагрев теплоносителя большинство систем не рассчитаны.

Домашняя сеть отопления с циркуляционным насосом

Температурный показатель теплоносителя в сети персонального отопления нечасто доходит даже до 70 °C. Котел также не прогревает воду выше 90 градусов

Одинаково эффективной будет его работоспособность как на подающей, так и на обратной ветке.

И вот почему:

  1. Плотность воды при нагреве до 50 °C равна 987 кг/м3, а при 70 градусах – 977,9 кг/м3;
  2. Отопительный агрегат способен вырабатывать гидростатическое давление в 4-6 м водного столба и перекачивать почти 1 т теплоносителя в час.

Из этого можно сделать заключение: малосущественная разница в 9 кг/м3 между статистическим давлением движущегося теплоносителя и обраткой не влияет на качество обогрева помещений.

Бывают ли исключения из правил?

В качестве исключения могут послужить недорогие котлы на твердом топливе – с прямым типом сгорания. В их устройстве не предусмотрена автоматика, поэтому в момент перегрева теплоноситель начинает кипеть.

Система отопления с твердотопливным котлом

Установка коллекторной разводки в отопительной системе, применяющей твердотопливный котел считается наиболее эффективной. Однако такого вида обогрев частного дома относится к наиболее сложным в исполнении

Проблемы начинают возникать в том случае, если установленный в подающую магистраль электронасос начинает наполняться горячей водой с паром.

Тепловой носитель проникает через корпус с рабочим колесом и происходит следующее:

  1. За счет действия газов на крыльчатку перекачивающего прибора происходит снижение КПД агрегата. В результате коэффициент скорости циркуляции теплового носителя существенно понижается.
  2. В расширительный бачок, расположенный вблизи всасывающего патрубка, поступает недостаточное количество холодной жидкости. Перегрев механизма увеличивается и формируется еще больше пара.
  3. Большое количество пара при попадании в крыльчатку полностью останавливает передвижение теплой воды по магистрали. Из-за возрастания давления происходит срабатывание клапана предохранителя. Выброс пара осуществляется непосредственно в котельную. Создается аварийная обстановка.
  4. Если в этот момент не потушить дрова, клапан не сможет справиться с нагрузкой и произойдет взрыв.

На практике, от начального момента перегрева до срабатывания предохранительного клапана проходит не больше 5 минут. Если же монтировать циркуляционный механизм на обратной ветке, тогда отрезок времени, за который пар поступит в устройство, увеличивается до 30 минут. Этого промежутка будет достаточно для устранения подачи тепла.

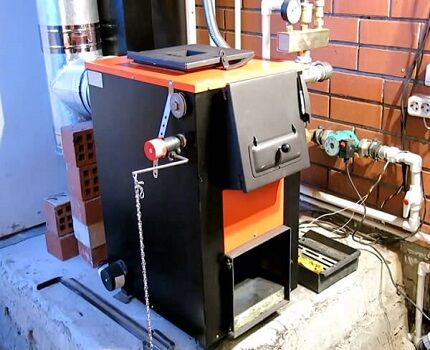

ТТ-котел

В недорогих теплогенераторах, изготовленных из металла невысокого качества, давление срабатывания клапана-предохранителя соответствует 2 Бар. В качественных твердотопливных котлах – этот показатель 3 Бар

Из этого можно сделать вывод, что нецелесообразно и даже опасно устанавливать циркуляционное устройство на подающую магистраль. Насосы для твердотопливных теплогенераторов лучше всего монтировать в обратный трубопровод. Однако к автоматизированным системам это требование не относится.

Отопление с группой отдельных магистралей

Если отопительная система разведена на две отдельные линии, отапливающие правую и левую стороны коттеджа или несколько этажей – более практичным будет установить для каждой из ветвей индивидуальный насос.

При монтаже отдельного прибора для тепловой линии второго этажа появляется возможность экономить, регулируя необходимый режим работы. За счет того, что тепло обладает свойством подниматься, на втором этаже всегда будет теплее. Это позволит снизить скорость циркуляции теплоносителя.

Врезка насоса производится аналогично – на участке, находящемся сразу после теплового генератора до первого ответвления в этом контуре отопления. Обычно при монтаже двух агрегатов в двухэтажном доме расход топлива на обслуживание верхнего этажа будет значительно меньше.

Зачем ставить циркуляционный насос

Если вы столкнулись с проблемами неравномерного прогрева системы отопления по дому, решить её можно двумя способами:

  1. Заменить все трубы отопления, установив трубы большего диаметра;
  2. Или установить циркуляционный насос в систему.

Очевидно, что установка циркуляционного насоса значительно дешевле и практичнее, замены труб. Врезав циркуляционный насос в систему можно решить несколько задач:

  • Прогрев отопительных приборов будет более равномерный;
  • Контур системы отопления значительно расшириться;
  • Насос устранит проблему воздушных пробок.

С насосом будет проще принимать душ и одновременно пользоваться другими сантехническими устройствами дома. Кстати, вы всегда можете купить дешевые дешевые душевые кабины Москва полна сюрпризов и интернет-магазин «ТМ Титан» один из них.

Стоит обратить внимание, что для установки циркуляционного насоса, в уже готовую систему отопления не придется делать сложных монтажных работ. Используется технология врезки.

ustanovka cirkuljacionnogo nasosa 16

Схемы для разного типа систем

Изначально необходимо определиться с зоной врезки циркуляционного устройства. С его помощью осуществляется процесс активного движения жидкости – поток проходит через котел и принудительно направляется к радиаторам отопления.

Для расположения бытового насоса необходимо определить наиболее удобный участок, чтобы его легко можно было обслуживать. На подаче он устанавливается после блока безопасности и отсечной арматуры котла.

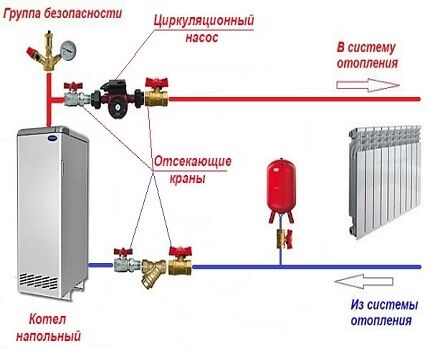

Монтаж циркуляционного насоса на подаче

Для того, чтобы проводить техническое обслуживание и контроль функционирования оборудования, необходимо устанавливать отсечные краны. Таким образом любой элемент системы отопления можно снять без полного демонтажа магистрали

На обратном трубопроводе насос ставится после расширительного бачка перед тепловым генератором.

Из-за наличия в воде различных механических примесей, например, песка могут возникнуть проблемы в работе перекачивающего механизма. Частицы способствуют заклиниванию крыльчатки, а в худшем случае – остановке мотора. Поэтому непосредственно перед агрегатом потребуется поставить сетчатый фильтр-грязевик.

Монтаж циркуляционного насоса на обратке

Схема подключения твердотопливного котла основана на двух важных элементах, позволяющих ей эффективно функционировать в системе отопления частного дома. К ним относится: группа безопасности и смесительный узел на основе трехходового смесительного клапана

Отдельно стоит затронуть вопрос отопительной системы открытого типа. Она способна работать в двух режимах – с принудительной и самотечной циркуляцией теплоносителя.

Второй вариант больше подходит для местности с частым обесточиванием. Это значительно экономнее, нежели приобретение бесперебойника либо генератора. В этом случае агрегат с отсечной арматурой необходимо устанавливать на байпасе, а в прямую магистраль производить врезку крана.

В магазинах можно встретить готовые узлы с байпасом. На месте проточного крана на них расположен обратный пружинный клапан. Это решение не рекомендуется применять — клапан производит силу сопротивления в 0,1 Бар, что значится как большой показатель для циркуляционной системы самотечного типа.

Лучше использовать вместо него лепестковый клапан. Однако его монтаж выполняется строго по горизонтали.

Выбор (расчет) циркуляционного насоса

Для выбора циркуляционного насоса, необходимо сделать его расчет мощности. Если у вас сложная система отопления, расчет насоса лучше доверить специалисту. В простой системе отопления, мощность требуемого насоса рассчитывается по формуле:

расчет циркуляционного насоса

Расчет позволит выбрать насос по параметру: максимальная производительность по воде или пропускная способность.

Обращаю внимание

Обратите внимание, что для работы циркуляционного насоса необходима доступность электричества. Электрическая мощность не указывается на маркировке насоса, но составляет 100-250 Вт, что позволяет подключить их к любой группе силовых розеток дома. Однако, для защиты от поражения электротоком, линию питания насоса нужно защитить УЗО на 30 mA.

Важно! При работе циркуляционные насосы издают достаточно сильный звук «жужжания».  Этот параметр может быть указан в описаниях насоса и на него нужно обращать внимание, чем он меньше, тем лучше.

обозначения на циркуляционном насосе

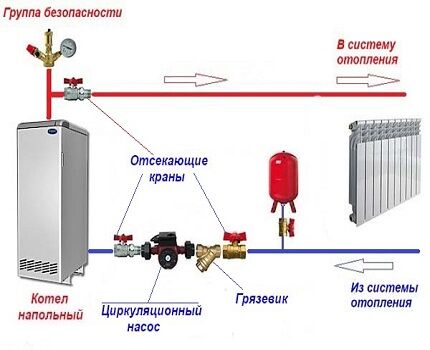

Способ 1 – схема, как установить насос в систему отопления на обратке.

В большинстве случаев используют именно эту схему. Здесь установка центробежного насоса в систему отопления производится на обратный трубопровод (между теплогенератором и расширительным баком), по которому остывшая жидкость возвращается в котел. К преимуществам варианта относят длительный срок службы прибора, поскольку остывший теплоноситель не оказывает агрессивного воздействия на узлы и детали.

Установка циркуляционного насоса в систему отопления

Материал для работ

Из материалов понадобится:

  • Сам насос;
  • Соединительные фитинги для врезки насоса;
  • Обратный клапан или вентиль байпас;
  • Два запорных вентиля (шаровых крана) для установки с двух сторон насоса;
  • Фильтр грубой очистки;
  • Муфта соединительная с контргайкой;
  • Подмотка и паста сантехническая.

ustanovka cirkuljacionnogo nasosa материал

Инструмент для работ

Для работ приготовьте следующий инструмент:

  • Разводной и гаечные ключи нужного размера;
  • Сварка.

Назначение байпаса

Устройство представляет собой запорную арматуру, которая служит повышению гидравлического сопротивления. Это позволяет системе работать при отсутствии электрического питания. Открытый вентиль имеет пропускную способность как у трубопровода, благодаря чему не падает КПД.

Фото 6

Фото 3. Байпас, на котором установлено насосное устройство. На конструкции находится несколько вентилей.

Проверка и начало эксплуатации

Окончив монтаж, заполните систему теплоносителем, очищая трубы от воздуха. Когда все газы удалены, проводят тестовый пуск. Если проблем не обнаружилось, переходят к полноценной работе. В противном случае проводят повторный промыв.

Правила подключения к электропитанию

Циркуляционный насос работает от электропитания. Подключение выполняется стандартное. Рекомендуется провести отдельную линию электроснабжения с автоматом защиты от скачков напряжения.

Для подключения необходимо подготовить 3 провода – фазный, нулевой и заземляющий.

Выбрать можно любой из методов подсоединения:

  • через устройство дифференциального автомата;
  • подсоединение к сети вместе с бесперебойником;
  • питание насоса от системы автоматики котла;
  • с регулировкой от термостата.

Многие задаются вопросом, зачем усложнять, ведь подключение насоса можно осуществить подсоединением вилки к проводу. Именно так перекачивающее устройство включается в обычную розетку.

Однако специалисты не рекомендуют использовать такой метод из-за опасности возникновения непредвиденных ситуаций: здесь нет заземления и страховочного автомата.

Схема подключения насоса к электросети

Схема с дифференциальным автоматом применяется для так называемых мокрых групп. Построенная таким образом система отопления обеспечивает высокую степень безопасности проводки, оборудования и человека

Первый вариант не сложен в самостоятельной сборке. Необходимо установить дифференциальный автомат на 8 А. Сечение провода подбирается исходя из номинала устройства.

В стандартной схеме, подвод питания выполняется к верхним гнездам – они маркируются нечетными цифрами, нагрузка – к нижним (четные цифры). К автомату будет подключена и фаза, и ноль, поэтому разъемы для последнего обозначают буквой N.

Для автоматизации процесса остановки циркуляции теплового носителя при остывании до определенной температуры, применяется электросхема подсоединения насоса и термостата. Второй монтируется в подающую магистраль.

В момент, когда температурный режим воды снижается до указанного показателя, прибор разъединяет цепь электрического питания.

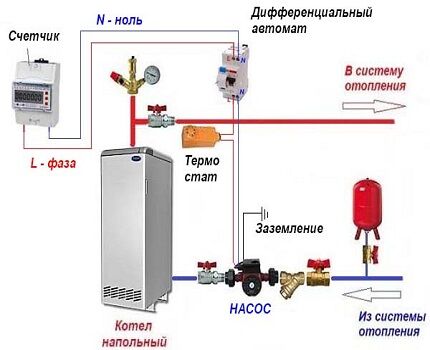

Подключение насоса через дифавтомат

Для того, чтобы термостат в нужный момент отключал циркуляционный процесс, его устанавливают на металлический участок трубопроводной линии. За счет плохой проводимости полимерами тепла, монтаж на пластиковую трубу повлечет некорректную работу прибора

Нет сложностей и в подаче электричества через бесперебойник, для этого у него есть специальные разъемы. В них же подключается и тепловой генератор, когда есть потребность в обеспечении электричеством.

Если же выбрать метод присоединения насоса к регулирующему щитку котла или автоматике – потребуются хорошие знания в системе электроснабжения или же помощь профессионала.

Оптимальная скорость работы насоса

Задача системы отопления с насосной циркуляцией заключается в надежной доставке теплоносителя ко всем потребителям системы, включая самые дальние радиаторы. Чтобы это происходило эффективно, насос должен создавать необходимый для этого напор: его рассчитывают проектировщики, учитывая гидравлическое сопротивление труб. Чаще всего бытовые насосы имеют 3-7 скорости вращения ротора, что позволяет увеличивать или уменьшать производительность работы.

где установить насос в системе отопления

Наиболее простой способ подобрать оптимальную скорость циркуляционного насоса:

  1. Отопительную систему нужно вывести в рабочий режим.
  2. Измерить температуру поверхности трубы перед и после котла при помощи лазерного поверхностного термометра (пирометра).
  3. При разнице температур более 20 градусов скорость вращения ротора нужно увеличить.
  4. Если разница меньше 10 градусов, скорость потока нужно уменьшить. Оптимальная разбежность уровня нагрева подачи и обратки – примерно 15 градусов.

Пирометр можно не применять, когда подающая и обратная труба оснащены термометрами. Если с помощью регулировок не удается достичь требуемой разницы температур в 10-20 градусов, это говорит о низкой эффективности системы. Причиной чаще всего бывает ошибка в подборе циркуляционного аппарата. Слишком низкая температура воды в обратке провоцирует увеличение нагрузки на котел и увеличение расхода энергоносителей. Очень горячая вода циркулирует слишком быстро, не успевая передать тепло обогревателям.

Полезное видео

Посмотрите видео, в котором рассказывается, как и где лучше установить циркуляционный насос для систем отопления.

Общие рекомендации по настройке

Большинство насосов поступает в продажу с заводскими настройками. Их необязательно менять, но в зависимости от системы, это может понадобиться. Для консультации пригласите специалиста, который, при необходимости, сделает изменения вручную.

Совет 3 Как подключить теплые полы к котлу

Самый экономный и удобный вариант теплых полов – водяные полы с подключением к котлу . Такая система позволяет сэкономить большое количество электроэнергии и дает возможность самостоятельно регулировать температуру обогрева. Кроме того, ее проще монтировать.

Как подключить циркуляционный насос к электросети

  • — настенный котел для теплых полов;
  • — коллекторный шкаф;
  • — запорные вентили;
  • — компрессионные фитинги;
  • — циркуляционный насос;
  • — термостат (желательно, хотя не обязательно).

Установку теплых полов произведите в песчано-цементную стяжку. Для этого подготовьте все комплектующие системы. Снимите существующую стяжку и распределите все элементы теплых полов по той площади, где планируется их монтаж.

Затем навесьте в удобном месте котел для теплых полов – так, чтобы петли водяных труб шли от коллектора. Если вы устанавливаете полы в собственном доме, то оборудование целесообразно размещать в специально отведенном помещении. По поводу монтажа котла в квартире лучше проконсультироваться с опытным мастером.

Установите коллекторный шкаф. Его задача – осуществлять оборот воды в трубах и совмещать отопление пола с прочим домашним отоплением.

Заведите подающую и возвратную трубы в установленный коллекторный шкаф. Первая будет подавать горячую воду в водяные полы. вторая – забирать охлажденную жидкость и возвращать ее обратно в котел. На каждую трубу установите запорный вентиль, чтобы можно было в случае необходимости перекрывать воду.

С помощью компрессионного фитинга соедините трубу от котла с металлическим вентилем, а к вентилю подключите вход коллектора. Фитингами соедините с коллектором контуры теплого пола.

В коллекторе установите циркуляционный насос, предназначенный для непрерывного прогона воды. Он монтируется на подающей трубе. Лучше приобрести насос с термостатом. что позволит регулировать температуру нагрева пола.

После этого включайте систему, проверьте ее работу.

Окончательный монтаж теплых полов производится только после того, как будет проверена работа системы отопления. Она должна функционировать минимум 10-12 часов. И, если все будет в порядке, производится укладка поверхности пола над трубами. В противном случае есть риск затопить собственный дом из-за мелкой ошибки. Если трубы уложены в песчано-цементную стяжку, включать систему можно лишь после того, как раствор полностью застынет.

Чтобы избежать проблем с подключением множества всевозможных регулирующих устройств, можно приобрести насосный смесительный контур для настенных котлов, который включает в себя циркуляционный насос и практически весь набор оборудования.

  • Монтаж водяного теплого пола
  • как соединить теплый пол
