Вы держите в руках телефон, выключаете свет умной лампочкой, или слушаете музыку по беспроводным наушникам — и везде главная роль отведена маленькой, но крайне важной детали: печатной плате. Она не кричит о себе, но без неё современная электроника просто не оживёт. В этой статье разберёмся, из чего состоят печатные платы, как их проектируют и производят, какие бывают виды и какие ошибки чаще всего приводят к поломкам. На сайте https://a-contract.ru вы подробнее узнаете о печатной плате.
Не обещаю, что после чтения вы станете экспертом-паяльщиком, но вы точно поймёте логику устройства, научитесь различать основные типы плат и узнаете, на что смотреть при выборе изделий для своих проектов. Поехали.
Что такое печатная плата?

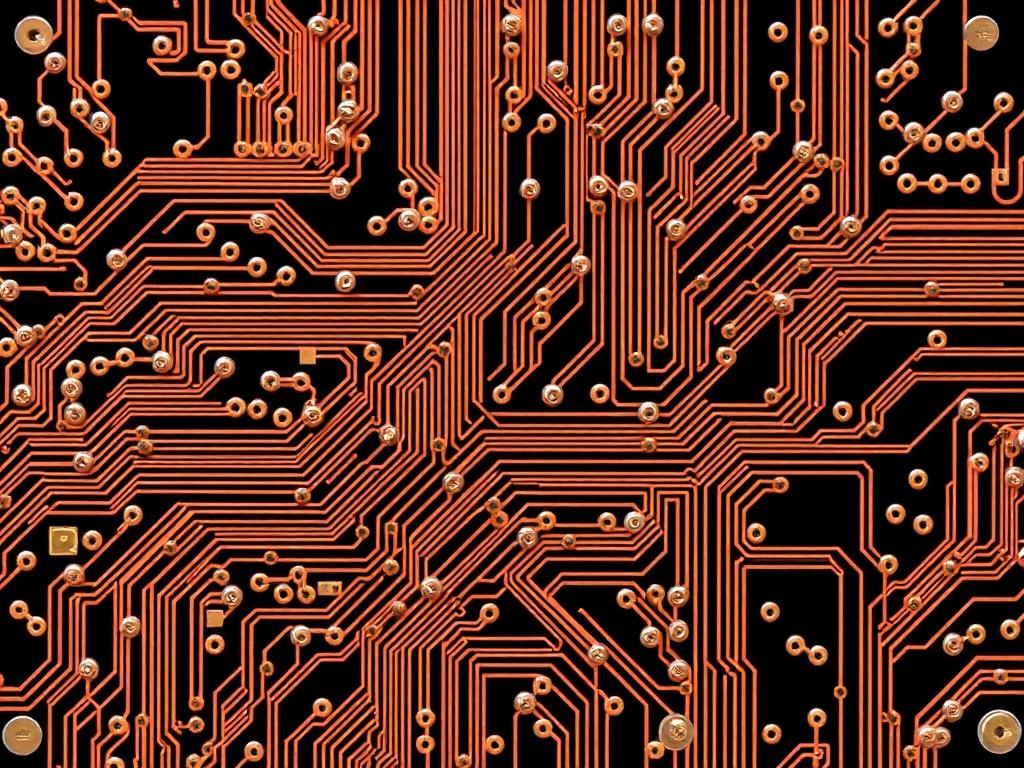

Печатная плата, иначе — PCB (printed circuit board), это жёсткая или гибкая подложка с проводящими дорожками, на которой крепятся электронные компоненты. По сути, она заменяет древние провода и клеммы, упорядочивая соединения и обеспечивая электрическую и механическую связь между деталями. Представьте город, где дорожная сеть продумана так, чтобы не было пробок: платы выполняют ту же функцию для тока и сигналов.
Она может выглядеть просто, как зелёная пластинка с медными линиями, или очень сложно, со множеством слоёв и микроскопическими дорожками. В бытовых устройствах достаточно одно- или двухслойных плат, в профессиональных приборах применяют многослойные решения, где сигналы и питание разнесены по отдельным слоям для минимизации помех.
Из чего состоят печатные платы
Ключевые элементы платы — подложка, проводящий слой и покрытие. Подложка обеспечивает механическую прочность, проводящий слой — электрические соединения, а покрытие защищает металл от коррозии и облегчает пайку. Материалы подбирают в зависимости от задач: низкая стоимость, высокая частота, гибкость, теплоотвода и т.д.
Ниже таблица с основными материалами и их свойствами. Она поможет быстро сориентироваться при выборе материала под конкретную задачу.
| Материал | Преимущества | Ограничения |
|---|---|---|
| FR-4 (эпоксидный стеклотекстолит) | Дешёвый, универсальный, хорошая механическая прочность | Ограничения на высокие частоты и высокую температуру |
| Полиимид (гибкие платы) | Гибкость, устойчивость к температуре, подходит для плотных конструкций | Дороже FR-4, требует особой технологии пайки |
| PTFE (тефлон) | Низкие потери на высоких частотах, для СВЧ | Дорогой, сложен в обработке |
| Металлизированный алюминий или медь (платы с теплоотводом) | Эффективный отвод тепла для мощных компонентов | Ограниченная применимость, выше цена |
Помимо материалов, важны поверхностные покрытия проводников: олово, золото, HASL (горячее лужение) или ENIG (никель-золото). Каждый тип покрытия влияет на надёжность пайки и стоимость.
Этапы производства: от схемы до готовой платы
Производство печатной платы начинается с электрической схемы и заканчивается тестированием готовой платы. Ниже перечислены ключевые шаги процесса. Я разбил их по порядку, чтобы вы видели логику превращения идеи в реальный модуль.
- Разработка схемы и разводка (PCB layout). Тут решают, где расположены компоненты и как идут дорожки.
- Генерация файлов для производства (Gerber-файлы), которые содержат информацию о слоях платы.
- Фрезеровка и подготовка заготовки: вырезают форму и просверливают отверстия.
- Травление медного рисунка: удаляют лишнюю медь, оставляя только дорожки.
- Покрытие площадок и отверстий, нанесение маски и шелкографии.
- Монтаж компонентов: ручной или автоматический (SMT/through-hole).
- Пайка: волна или оплавление для SMD-компонентов, ручной монтаж там, где это нужно.
- Тестирование: электрические тесты, функциональные проверки и, при необходимости, термоциклирование.
Каждый этап имеет свои тонкости. Например, во время разводки важно учитывать длины критических сигналов и тепловые пути. На этапе монтажа используют флюсы и контролируют температуру печи, чтобы не повредить чувствительные микросхемы.
Типы печатных плат и области применения
Платы делят по конструктиву и по назначению. Кратко перечислю основные типы и где их обычно используют.
- Однослойные платы — дешёвое решение для простых устройств, например светодиодных драйверов.
- Двухслойные платы — самое распространённое решение для потребительской электроники.
- Многослойные платы — используются в сложных системах: компьютеры, телекоммуникации, промышленные контроллеры.
- Гибкие платы — для компактных устройств и подвижных соединений, например в камерах или смартфонах.
- Ригидно-гибридные платы — комбинация жёстких и гибких участков, хорошо подходит для компактных многослойных конструкций.
Выбор зависит от требований к размеру, стоимости, тепловому режиму и электромагнитной совместимости. Например, в радиочастотных устройствах предпочтительны специа́льные материалы с низкими потерями, а в бытовой технике — бюджетные FR-4.
Проектирование: основные правила и рекомендации
Проектирование платы — это не только эстетика дорожек, но и инженерная дисциплина. Ошибки на этом этапе приводят к помехам, перегреву и нестабильной работе. Ниже таблица с базовыми правилами, которые стоят на страже корректной работы платы.
| Правило | Почему важно | Примечание |
|---|---|---|
| Минимизировать длину критических сигналов | Снижает задержки и искажения сигналов | Особенно важно для высоких частот и цифровых шин |
| Разделять цифровые и аналоговые контуры | Уменьшает наводки и шумы | Разнести источники питания, предусмотреть отдельные заземления |
| Обеспечить надёжный отвод тепла | Продлевает срок службы компонентов | Использовать теплоотводящие площадки и vias |
| Соблюдать минимальные зазоры и ширины дорожек | Гарантирует manufacturability | Зависит от возможностей фабрики |
Когда проектируете, ориентируйтесь на реальные требования выбранной фабрики. Многие производители публикуют дизайн-руководства с минимальными размерами отверстий и шириной дорожек. Следование этим рекомендациям экономит время и деньги на доработки.
Частые проблемы и способы их решения
Даже опытные инженеры иногда сталкиваются с неприятностями. Ниже перечислю типичные проблемы и простые методы их предотвращения.
- Плохая пайка. Причина — неправильная температура печи или загрязнённые поверхности. Решение: проводить профилирование печи и применять качественные флюсы.
- Перегрев компонентов. Проблема возникает при недостаточном отводе тепла. Решение: добавить тепловые площадки, vias, улучшить вентиляцию корпуса.
- Электромагнитные помехи. Часто из-за плохого разнесения сигналов и питания. Решение: использовать экранирование, грамотное расположение элементов, разделение землей.
- Отсутствие производимых отверстий или мосты меди после травления. Это вопрос производства и качества масок. Решение: сверить Gerber-файлы с требованиями фабрики и прогнать DRC-проверку.
Превентивные меры — ваш лучший друг. Включайте тестирование на ранних этапах, используйте прототипы и не экономьте на проверке критичных узлов. Это дешевле, чем переделывать серию готовых плат.
Как выбрать изготовителя и что проверить при приёмке
Выбор фабрики — это компромисс между ценой, качеством и сроками. Для прототипов подойдёт местный производитель с небольшим MOQ (minimum order quantity), для серийной продукции лучше искать партнёра с подтверждённым опытом и сертификатами.
При приёмке обращайте внимание на: соответствие размеров и отверстий техническому заданию, качество пайки, аккуратность маски и шелкографии, отсутствие трещин и вздутий. Запросите отчёт о тестировании и, по возможности, фотографии или видео процесса монтажа.
Заключение
Печатные платы — это не просто «пластина с проводами», а продуманная система, где каждая дорожка и отверстие имеют значение. Понимание материалов, технологии производства и основных правил проектирования позволяет создавать надёжные и эффективные изделия. Планируйте дизайн заранее, учитывайте требования производителя и тестируйте прототипы — и тогда плата будет работать так, как вы задумали.
Если хотите, могу подготовить краткий чек-лист для приёма платы или помочь оценить проект на предмет проблем, которые чаще всего всплывают на этапе производства. Напишите, я помогу с практическими советами под вашу задачу.
