Подключение электродвигателя постоянного тока Несмотря на то, что электродвигатели постоянного тока не так популярны, как устройства, работающие на

Описание

Электродвигатели Д-25Г, Д-25Г-01 представляет собой двухполосную машину постоянного тока с независимым электромагнитным возбуждением.

Электродвигатели постоянного тока Д-25Г, Д-25Г-01 (ВБ 3.121.358 ТУ) предназначены для работы в аппаратуре специального назначения. Техническими условиями устанавливаются единые требования на электродвигатели малой мощности, изготавливаемые для комплектования объектов специальной техникой как для внутрироссийских, так и для экспортных поставок.

  • Крепление двигателей Д-25Г: фланцевое.
  • Номинальный вращающий момент: 0,0399 Нм.
  • Ударные нагрузки: 120 м/c².
  • Вибрационные нагрузки: в диапазоне 10-200/10-600 Гц с ускорением 60/100 м/c².

Подключение электродвигателя постоянного тока

Несмотря на то, что электродвигатели постоянного тока не так популярны, как устройства, работающие на переменном токе, сфера их применения довольно широка: они используются в быту, в качестве элементов различного наземного транспорта, а также на предприятиях в приводах элементов, бесперебойное электроснабжение которых осуществляется аккумуляторными батареями. Именно поэтому на сайте торгового дома Степмотор представлен широкий ассортимент устройств такого типа. Отличительной особенностью электродвигателей постоянного тока является наличие обмоток возбуждения, при этом от того, каким образом они будут подключены к сети, напрямую зависят пусковые характеристики, механические и электрические свойства двигателя.

Технические характеристики

    Электродвигатель Д-25Г постоянного тока (Д25Г, Д-25-Г, Д 25 Г, Д 25-Г, Д25-Г, Д25 Г, Д-25 Г, Д 25Г)

    Электродвигатель Д-25Г постоянного токапредставляет собой машину постоянного тока с независимым возбуждением. Предназначен для работы в аппаратуре специального назначения.

    Крепление двигателя Д-25Г – фланцевое.

    Диаметр вала – 5,8мм.

    Технические характеристики приборов электродвигатели Д-25Г постоянного тока:

    Температура окружающей среды от -60ºС до +85ºС;

    Относительная влажность – до 98% при температуре 20ºС;

    Ударные нагрузки – 120м/с2;

    Вибрационные нагрузки в диапазоне 10Гц-200Гц/10Гц-600Гц с ускорением 60м/с2/100м/с2;

    Напряжение питания – 27В±2,5В;

    Номинальная мощность Д-25Г – 25Вт;

    Номинальный вращающий момент – 0,0399Н∙м;

    Номинальный ток – 2,5А;

    Частота вращения – 6000об/мин.;

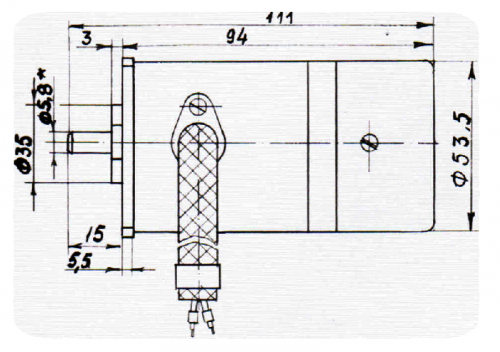

    Габаритные размеры:

     – длина – 111мм;

     – диаметр – 53,5мм;

    Масса прибора – 0,7кг;

    Минимальная наработка прибора Д-25Г – 1000ч. Срок службы 8 лет.

Внимание!!! Доставка ВСЕХ приборов, которые приведены на сайте, происходит по ВСЕЙ территории следующих стран: Российская Федерация, Украина, Республика Беларусь, Республика Казахстан и другие страны СНГ.

По России существует налаженная система поставки в такие города: Москва, Санкт-Петербург, Сургут, Нижневартовск, Омск, Пермь, Уфа, Норильск, Челябинск, Новокузнецк, Череповец, Альметьевск, Волгоград, Липецк Магнитогорск, Тольятти, Когалым, Кстово, Новый Уренгой, Нижнекамск, Нефтеюганск, Нижний Тагил, Ханты-Мансийск, Екатеринбург, Самара, Калининград, Надым, Ноябрьск, Выкса, Нижний Новгород, Калуга, Новосибирск, Ростов-на-Дону, Верхняя Пышма, Красноярск, Казань, Набережные Челны, Мурманск, Всеволожск, Ярославль, Кемерово, Рязань, Саратов, Тула, Усинск, Оренбург, Новотроицк, Краснодар, Ульяновск, Ижевск, Иркутск, Тюмень, Воронеж, Чебоксары, Нефтекамск, Великий Новгород, Тверь, Астрахань, Новомосковск, Томск, Прокопьевск, Пенза, Урай, Первоуральск, Белгород, Курск, Таганрог, Владимир, Нефтегорск, Киров, Брянск, Смоленск, Саранск, Улан-Удэ, Владивосток, Воркута, Подольск, Красногорск, Новоуральск, Новороссийск, Хабаровск, Железногорск, Кострома, Зеленогорск, Тамбов, Ставрополь, Светогорск, Жигулевск, Архангельск и другие города Российской Федерации.

По Украине существует налаженная система поставки в такие города: Киев, Харьков, Днепр (Днепропетровск), Одесса, Донецк, Львов, Запорожье, Николаев, Луганск, Винница, Симферополь, Херсон, Полтава, Чернигов, Черкассы, Сумы, Житомир, Кировоград, Хмельницкий, Ровно, Черновцы, Тернополь, Ивано-Франковск, Луцк, Ужгород и другие города Украины.

По Белоруссии существует налаженная система поставки в такие города: Минск, Витебск, Могилев, Гомель, Мозырь, Брест, Лида, Пинск, Орша, Полоцк, Гродно, Жодино, Молодечно и другие города Республики Беларусь.

По Казахстану существует налаженная система поставки в такие города: Астана, Алматы, Экибастуз, Павлодар, Актобе, Караганда, Уральск, Актау, Атырау, Аркалык, Балхаш, Жезказган, Кокшетау, Костанай, Тараз, Шымкент, Кызылорда, Лисаковск, Шахтинск, Петропавловск, Ридер, Рудный, Семей, Талдыкорган, Темиртау, Усть-Каменогорск и другие города Республики Казахстан.

Осуществляется поставка приборов в такие страны: Азербайджан (Баку), Армения (Ереван), Киргизстан (Бишкек), Молдавия (Кишинёв), Таджикистан (Душанбе), Туркменистан (Ашхабад), Узбекистан (Ташкент), Литва (Вильнюс), Латвия (Рига), Эстония (Таллин), Грузия (Тбилиси).

Вся текстовая и графическая информация на сайте несет информативный характер. Цвет, оттенок, материал, геометрические размеры, вес, содержание, комплект поставки и другие параметры товара представленого на сайте могут изменяться в зависимости от партии производства и года изготовления. Более подробную информацию уточняйте в отделе продаж.

При отсутствии на сайте в техническом описании необходимой Вам информации о приборе Вы всегда можете обратиться к нам за помощью. Наши квалифицированные менеджеры уточнят для Вас технические характеристики на прибор из его технической документации: инструкция по эксплуатации, паспорт, формуляр, руководство по эксплуатации, схемы. При необходимости мы сделаем фотографии интересующего вас прибора, стенда или устройства.

Описание на приборы взято с технической документации или с технической литературы. Большинство фото изделий сделаны непосредственно нашими специалистами перед отгрузкой товара. В описании устройства предоставлены основные технические характеристики приборов: номинал, диапазон измерения, класс точности, шкала, напряжение питания, габариты (размер), вес. Если на сайте Вы увидели несоответствие названия прибора (модель) техническим характеристикам, фото или прикрепленным документам – сообщите об этом нам – Вы получите полезный подарок вместе с покупаемым прибором.

При необходимости, уточнить общий вес и габариты или размер отдельной части измерителя Вы можете в нашем сервисном центре. Наши инженеры помогут подобрать полный аналог или наиболее подходящую замену на интересующий вас прибор. Все аналоги и замена будут протестированы в одной с наших лабораторий на полное соответствие Вашим требованиям.

В технической документации на каждый прибор или изделие указывается информация по перечню и количеству содержания драгметаллов. В документации приводится точная масса в граммах содержания драгоценных металлов: золото Au, палладий Pd, платина Pt, серебро Ag, тантал Ta и другие металлы платиновой группы (МПГ) на единицу изделия. Данные драгметаллы находятся в природе в очень ограниченном количестве и поэтому имеют столь высокую цену. У нас на сайте Вы можете ознакомиться с техническими характеристиками приборов и получить сведения о содержании драгметаллов в приборах и радиодеталях производства СССР. Обращаем ваше внимание, что часто реальное содержание драгметаллов на 10-25% отличается от справочного в меньшую сторону! Цена драгметаллов будет зависить от их ценности и массы в граммах.

Основная особенность нашей фирмы – проведение объективных консультаций при выборе необходимого оборудования. В компании работает около 20 высококвалифицированных специалистов, которые готовы ответить на все ваши вопросы.

Иногда клиенты могут вводить название нашей компании неправильно – например, западпрыбор, западпрылад, западпрібор, западприлад, західприбор, західпрібор, захидприбор, захидприлад, захидпрібор, захидпрыбор, захидпрылад. Правильно – западприбор.

ООО «Западприбор» – это огромный выбор измерительного оборудования по лучшему соотношению цена и качество. Чтобы Вы могли купить приборы недорого, мы проводим мониторинг цен конкурентов и всегда готовы предложить более низкую цену. Мы продаем только качественные товары по самым лучшим ценам. На нашем сайте Вы можете дешево купить как последние новинки, так и проверенные временем приборы от лучших производителей.

На сайте постоянно действует акция «Куплю по лучшей цене» – если на другом интернет-ресурсе (доска объявлений, форум или объявление другого онлайн-сервиса) у товара, представленного на нашем сайте, меньшая цена, то мы продадим Вам его еще дешевле! Покупателям также предоставляется дополнительная скидка за оставленный отзыв или фотографии применения наших товаров.

В прайс-листе указана не вся номенклатура предлагаемой продукции. Цены на товары, не вошедшие в прайс-лист можете узнать, связавшись с менеджерами. Также у наших менеджеров Вы можете получить подробную информацию о том, как дешево и выгодно купить измерительные приборы оптом и в розницу. Телефон и электронная почта для консультаций по вопросам приобретения, доставки или получения скидки приведены возле описания товара. У нас самые квалифицированные сотрудники, качественное оборудование и выгодная цена.

ООО «Западприбор» – официальный дилер заводов изготовителей измерительного оборудования. Наша цель – продажа товаров высокого качества с лучшими ценовыми предложениями и сервисом для наших клиентов. Наша компания может не только продать необходимый Вам прибор, но и предложить дополнительные услуги по его поверке, ремонту и монтажу. Чтобы у Вас остались приятные впечатления после покупки на нашем сайте, мы предусмотрели специальные гарантированные подарки к самым популярным товарам.

Завод «МЕТА» – это производитель наиболее надежных приборов для проведения техосмотра. Тормозной стенд СТМ производится именно на этом заводе.

Производитель ТМ «Инфракар» – это изготовитель многофункциональных приборов таких, как газоанализатор и дымомер.

Вы можете оставить отзывы на приобретенный у нас прибор, измеритель, устройство, индикатор или изделие. Ваш отзыв при Вашем согласии будет опубликован на сайте без указания контактной информации.

Наше предприятие осуществляет ремонт и сервисное обслуживание измерительной техники более чем 75 разных заводов производителей бывшего СССР и СНГ. Также мы осуществляем такие метрологические процедуры: калибровка, тарирование, градуирование, испытание средств измерительной техники.

Если Вы можете сделать ремонт устройства самостоятельно, то наши инженеры могут предоставить Вам полный комплект необходимой технической документации: электрическая схема, ТО, РЭ, ФО, ПС. Также мы располагаем обширной базой технических и метрологических документов: технические условия (ТУ), техническое задание (ТЗ), ГОСТ, отраслевой стандарт (ОСТ), методика поверки, методика аттестации, поверочная схема для более чем 3500 типов измерительной техники от производителя данного оборудования. Из сайта Вы можете скачать весь необходимый софт (программа, драйвер) необходимый для работы приобретенного устройства.

Также у нас есть библиотека нормативно-правовых документов, которые связаны с нашей сферой деятельности: закон, кодекс, постановление, указ, временное положение.

По требованию заказчика на каждый измерительный прибор предоставляется поверка или метрологическая аттестация. Наши сотрудники могут представлять Ваши интересы в таких метрологических организациях как Ростест (Росстандарт), Госстандарт, Госпотребстандарт, ЦЛИТ, ОГМетр.

ООО «Западприбор» является поставщиком амперметров, вольтметров, ваттметров, частотомеров, фазометров, шунтов и прочих приборов таких заводов-изготовителей измерительного оборудования, как: ПО «Электроточприбор» (М2044, М2051), г. Омск; ОАО «Приборостроительный завод «Вибратор» (М1611, Ц1611), г. Санкт-Петербург; ОАО «Краснодарский ЗИП» (Э365, Э377, Э378), ООО «ЗИП-Партнер» (Ц301, Ц302, Ц300) и ООО «ЗИП «Юримов» (М381, Ц33), г. Краснодар; ОАО«ВЗЭП» («Витебский завод электроизмерительных приборов») (Э8030, Э8021), г. Витебск; ОАО «Электроприбор» (М42300, М42301, М42303, М42304, М42305, М42306), г. Чебоксары; ОАО “Электроизмеритель” (Ц4342, Ц4352, Ц4353) г. Житомир; ПАО “Уманский завод “Мегомметр” (Ф4102, Ф4103, Ф4104, М4100), г. Умань.

Носители[править | править код]

Двигатель предназначался для тяжёлых вертолётов семейства Ми-6:

  • Ми-6
  • Ми-10
  • Ми-10К
  • Ми-12 — вариант Д-25ВФ

Схемы подключения электродвигателя постоянного тока

В зависимости от требуемых выходных характеристик электродвигателя постоянного тока, его подключение может быть осуществлено по одной из принципиальных схем: подключение с независимым, последовательным, параллельным или смешанным типом возбуждения. Схематическое изображение типов подключения электродвигателя постоянного тока представлено на иллюстрации, при этом каждый из типов подключения привносит свои особенности в эксплуатацию механизма.

Подключение с независимым возбуждением

При использовании такой схемы подключения обмотка возбуждения подключается напрямую к независимому источнику. При использовании такой схемы подключения общие характеристики электродвигателя станут идентичны двигателю, работающему на постоянных магнитах. Регулировка скорости вращения осуществляется с помощью сопротивления, возникающего в якорной цепи, или же при помощи реостата – регулировочного сопротивления в цепи обмотки возбуждения. При этом следует отметить, что при регулировке реостатом важно следить за величиной сопротивления в цепи обмотки: при сильном уменьшении этого значения (а также при обрыве) токи якоря резко возрастают, достигая опасных величин. При использовании для подключения схемы независимого возбуждения запрещается запуск электродвигателя на холостом ходу или при дефиците валовой нагрузки: такие действие неминуемо приведут к резкому увеличению скорости вращения и повреждению механизма.

Подключение с параллельным возбуждением

При использовании такого типа подключения подключение обмоток ротора и возбуждение происходит параллельно, к единому источнику питания. Таким образом, при включении электродвигателя в сеть на ротор подаётся большее количество тока, чем на обмотку возбуждения, благодаря чему выходные характеристики параллельно подключённого двигателя постоянного тока позволяют использовать их в приводах станков и прочего промышленного оборудования. Скорость вращения регулируется реостатами в цепи ротора.

Подключение с последовательным возбуждением

При использовании такого типа подключения якорная обмотка и обмотка возбуждения используют один ток, а их включение осуществляется попеременно. Скорость и нагрузка в двигателе постоянного тока, подключённом по последовательной схеме, прямо пропорциональны друг другу. Запуск на холостом ходу запрещён. Благодаря хорошим пусковым характеристикам, обеспечиваемым подключением с последовательным возбуждением, двигатели постоянного тока, подключённые по такой схеме, широко применяются в электротранспорте.

Подключение со смешанным возбуждением

Применение схемы смешанного возбуждения при подключении электродвигателя постоянного тока используются две попарно расположенные на полюсах двигателя обмотки возбуждения. Здесь существуют два варианта подключения: потоки будут либо складываться, либо вычитаться. В первом случае особенности работы электродвигателя будут аналогичны подключению по схеме последовательного возбуждения, во втором – параллельного.

Источник

Технические характеристики

Номинальный режим работы S1 – Продолжительный номинальный режим
Число полюсов 2
Потребляемая мощность 0,025 кВт
Номинальный ток (Iном) 2,5 А
Номинальный момент (Мном) 0,0399 Нм
Вес 0,7 кг

Д-25Г, Д-25Г-01 электродвигатели постоянного тока


Назначение: Для автоматизации

Тип: Постоянного тока с независимым возбуждением

Напряжение питания и род тока: = 27 В

Номинальная мощность: 0,025 кВт

Номинальная частота вращения: 6000 об/мин

Цена (без учета НДС): 35 107,00 руб.

Стандартный комплект поставки

  • Электродвигатель.
  • Паспорт.


Литература[править | править код]

  • Вертолёт Ми-6 с турбовинтовыми двигателями Д-25В. Техническое описание. Книга I — М., Оборонгиз, 1962
  1. Записки пилота «свинтопруля». Шевчук Александр Владимирович — Издательские решения, ISBN 9785448346897
⛭
Авиационные двигатели СССР и постсоветских стран
Поршневые
  • АИ-4Г (АИ-4В)
  • АИ-10
  • АИ-14
  • АИ-26
  • АМ-34
  • АМ-35
  • АМ-37
  • АМ-38
  • АМ-39
  • АМ-42
  • АН-1
  • АЧ-30
  • АШ-21
  • АШ-62
  • АШ-73
  • АШ-82
  • АШ-83
  • АШ-2
  • ВАЗ-416
  • ВАЗ-426
  • ВАЗ-526
  • ВД-4К
  • ДН-200
  • М-1
  • М-2
  • М-3
  • М-5
  • М-11
  • М-15
  • М-17
  • М-22
  • М-25
  • М-32
  • М-40
  • М-62
  • М-63
  • М-71
  • М-85
  • М-86
  • М-87
  • М-88
  • М-89
  • М-100
  • М-103
  • М-105(ВК-105)
  • М-106(ВК-106)
  • М-107(ВК-107)
  • ВК-108
  • М-224
  • М-250
  • М-251ТК
  • М-501
  • МБ-100
  • МГ-31
  • ММ-1
  • П-032
Турбореактивные
  • ТР-1
  • АЛ-7
  • АЛ-21(АЛ-21Ф-3)
  • АМ-3(РД-3)
  • ВД-7(РД-7)
  • ВК-1(РД-45)
  • РД-9(АМ-9)
  • РД-36
  • РД-41
  • РД-60
  • РД-500
  • Р-11-300
  • Р-13
  • Р-15
  • Р-25-300
  • Р27В-300
  • Р28В-300
  • Р-29-300
  • Р-35
  • Р-95Ш
  • Р-195
Турбовентиляторные
(турбореактивные
двухконтурные)
ЗМКБ «Прогресс»
  • АИ-22
  • АИ-25
  • АИ-28
  • АИ-222
    • АИ-222-25
  • Д-18Т
  • ДВ-2
    • РД-35
  • Д-36
  • Д-436
ОАО «НПО „Сатурн“»
  • АЛ-31Ф
  • АЛ-41Ф
  • АЛ-55
  • РД36-51
ОАО «Авиадвигатель»
  • Д-20
  • Д-30
    • Д-30КУ
    • Д-30КУ-154
    • Д-30Ф6
  • ПС-90А
  • ПД-14
  • ПД-35
  • ПС-9
ОАО «Климов»
  • РД-33
    • РД-93
    • РД-133
ОАО «ОМКБ»
  • ТРДД-50
ОАО «Кузнецов»
  • НК-6
  • НК-8
  • НК-22
  • НК-25
  • НК-32
  • НК-34
  • НК-56
  • НК-86
  • НК-88
  • НК-93
  • НК-144
  • НК-301
ОАО АМНТК «Союз»
  • РД-1700
  • Р79В-300
  • Р95-300
Турбовинтовые,
турбовинтовентиляторные
и турбовальные
  • АИ-20
  • АИ-20М
  • АИ-24
  • АИ-450
  • ВК-2
  • ВК-1300
  • ГТД-350
  • Д-25
  • Д-27
  • Д-136
  • Д-236
  • НК-12
  • РД-600
  • ТВа-3000
  • ТВ2-117
  • ТВ3-117
    • ВК-2500
    • ВК-1500
  • ТВ7-117
  • ВК-800
  • ТВД-10
  • ТВД-20
  • ТВД-150
  • ТВ-O-100
  • ГТД-3
  • ТВД-1500
  • ТВ-Д
  • ТВ-О
  • ТВ-128
Вспомогательные ГТД
  • АИ-8
  • АИ-9
  • АИ-450-МС
  • ВГТД-2
  • ВГТД-43
  • ВСУ-10
  • ГТД-1
  • ГТД-5
  • ГТДЭ-117
  • РУ-19А-300
  • ТА-4ФЕ
  • ТА-6
  • ТА-8
  • ТА-12
  • ТА-14
  • ТА18-100
  • ТА18-200

Д-25Г электродвигатель










Наличие на складе: В наличии
Остаток на складе: 518 шт.
Оптовая цена: 2 900 руб

Описание и технические параметры

Д-25Г электродвигатель коллекторный малой мощности для систем автоматики. Ток постоянный. Эти двигатели производятся с электромагнитным независимым возбуждением. К репление электрического двигателя — фланцевое (торцевое).

Техническое описание серводвигателя :

• Напряжение питания, 27В

• Номинальная мощность, 25Вт

• Частота вращения, 6000 об/мин

• Номинальный вращающий момент, 4Н*см

• Потребляемый ток, 2,5А

• Коэффициент полезного действия, 37%

• Минимальная наработка 500 ч

• Вибрационные нагрузки: диапазон частот, 10-600 Гц

• Ускорение, 100м/с2 . 100

• Ударные нагрузки, 120м/с2 . 120

• Температура окружающей среды, -60. +85 °С

• Относительная влажность воздуха при температуре 20°С, 98%

• Габаритные размеры ,111х35мм

• Масса электромотора , 0.7кг

• Завод изготовитель гарантирует безотказную работу в течение 200ч.


Паспорт электродвигателя Д-25Г:
