Мангал и барбекю своими руками из газового баллона. Фото, видео

Мангал из газового баллона: разборка баллона, разметка, вырезка крышки, установка петель, вырезка отверстий под шампуры и воздух, удобные дополнительные приспособления, примеры на фото и видео.

Содержание

Почему газовый баллон?

Газовый баллон является наиболее быстрым способом сделать мангал. Кроме того, это достаточно простая, долговечная и доступная конструкция. Как показывает практика, баллон – наиболее популярная основа для создания мангалов. Найти его можно очень легко либо в пунктах приёма лома, либо на вторичных рынках, купив баллон с рук.

В последнем случае лучше всего воспользоваться системой электронных частных объявлений. Наиболее популярной площадкой в России являетсяАвито

Практически во всех странах СНГ есть аналоги Авито: в Украине это сервис OLX; в Белоруссии – площадка Куфар и т.д.

Предложения на вторичном рынке баллонов

Предложения на вторичном рынке баллонов

Количество предложений на вторичном рынке баллонов просто огромно. А его цена может находиться в пределах от 5 до 40 долларов в зависимости от объёма и внешнего состояния.

Удобство покупки на подобных площадках заключается в том, что можно буквально за несколько кликов найти нужный товар поблизости от своего места жительства.

Действие №1: Предварительная подготовка

Когда баллон будет приобретен, приступают к его предварительной обработке.Использование баллона может быть потенциально опасно – вдруг в нём остался газ.

Заполнение баллона водой

Заполнение баллона водой

Чтобы исключить возможность каких-либо инцидентов, следует удалить из баллона все остатки газа. Сделать это можно при помощи воды, которой баллон заполняется полностью. Когда вода заполнит практически весь объём баллона, нужно быть готовым к выходу остатков газа из него.

Удаление газа из баллона

Удаление газа из баллона

Действие №2: Разметка баллона

Измерение окружности баллона

Измерение окружности баллона

После этого баллон располагается на рабочем столе и осуществляется его разметка. Разметку лучше всего делать при помощи водостойкого толстого маркера. Обычные царапины будут плохо заметны на теле баллона.

Разметка производится следующим образом:

1

Измеряется окружность баллона

2

Из окружности вычитается 1 или 1.5 см длины сварного шва

3

Оставшаяся длина делится на 4 части

Проведение средней линии

Проведение средней линии

4

Проводится средняя линия. В обе стороны от средней линии на расстоянии четверти длины окружности наносятся дополнительные линии, по которым будут делаться отверстия для шампуров. Это будут расположенные в точности друг напротив друга (диаметрально противоположные) отверстия для шампуров

5

Желательно подписать каждую из линий, чтобы впоследствии не запутаться с ними и правильно приварить петли к будущей двери

Подпись линий

Подпись линий

6

От задней линии следует отступить примерно половину расстояния от неё до средней линии, на котором отметить границу крышки

Разметка границ крышки

Разметка границ крышки

7

Производится разметка отверстий под шампуры. При этом желательно отступить от края какое-то расстояние и оставшуюся длину разбить на количество используемых шампуров

Разметка отверстий под шампуры

Разметка отверстий под шампуры

8

Для разрезания баллона при помощи болгарки желательно приготовить несколько дисков по металлу. Их должно быть достаточно, поскольку материал, из которого баллон изготовлен, может преподнести немало сюрпризов. В частности, в его конструкции может использоваться высокопрочные сплавы и т.д.

Диски по металлу

Диски по металлу

Действие №3: Изготовление крышки и отверстий под шампуры

После этого делается длинный разрез баллона вдоль по задней линии крышки. Как только он будет сделан, на нём располагают несколько петель. Оптимально – 2 или 3.

Петли

Петли

Следующий этап – приваривание петель. Его необходимо сделать очень качественно, пройдясь по периметру всех использованных в конструкции петель.

С другой стороны, чтобы не было механической деформации петель при сварке, не следует располагать сварной шов слишком близко к задней линии крышки.

Оптимальным расстоянием от конца шва до середины петли будет 3-4 см.

Приваривание петель

Приваривание петель

Очень важно приварить петли до того, как будут сделаны остальные разрезы на корпусе баллона. В противном случае не получится разместить крышку таким образом, чтобы она была хорошо подогнана под отверстие.

Разрез корпуса баллона

Разрез корпуса баллона

И только после того, как все петли будут качественно приварены к своим местам, можно будет приступать к дальнейшему вырезанию крышки. Вырезание должно производиться не быстро, чтобы все линии разреза получились ровными и эстетичными.

Далее следует поднять крышку и проверить, насколько хорошо она становится на своё место. При этом следует внимательно осмотреть внутренности баллона на предмет различных повреждений, а также возможного содержимого.

Проверка на открывание и закрывание крышки баллона

Проверка на открывание и закрывание крышки баллона

Обычно, запах из баллона исходит не совсем приятный, однако, эта проблема уходит после первой же прожарки будущего мангала. Также не следует устранять различные следы коррозии, изменения окраски поверхности и прочие косметические дефекты – всё это уйдёт после прожарки.

Следующий этап – изготовление отверстий под шампуры.

Здесь всё достаточно стандартно:

1

При помощи керна или зенкера необходимо накернить все отверстия для их дальнейшего сверления.

Изготовление отверстий под шампуры

Изготовление отверстий под шампуры

2

Вначале все отверстия необходимо просверлить при помощи сверла с меленьким диаметром, чтобы задать направление. А затем отверстия проходятся уже большим сверлом.

Сверление отверстий под шампуры

Сверление отверстий под шампуры

3

Корпус баллона может быть достаточно толстым, поэтому лучше поступить именно так. Кроме того, круглая поверхность баллона – это не плоский лист и просверлить его сразу при помощи сверла большого диаметра достаточно проблематично.

После обработки задних отверстий под шампуры, они приобретут следующий вид:

Отверстия под шампуры

Отверстия под шампуры

4

После этого приступают к подготовке «передних» отверстий для шампуров.

Для этого при помощи болгарки с противоположной стороны вырезают П-образные отверстия. Альтернативным вариантом является использование треугольных или даже полукруглых отверстий. В последнем случае их необходимо было бы сделать ещё до разреза переднего края крышки.

Вырез П-образных отверстий

Вырез П-образных отверстий

5

После пропила отверстий, их необходимо немного доработать напильником соответствующего сечения (квадратным, треугольным, круглым и т.д.).

Доработка отверстий напильником

Доработка отверстий напильником

После того, как сделаны отверстия под шампуры с обоих концов мангала, приступают к работе с крышкой. Самая важная деталь крышки, от которой на 90% зависит степень удобства работы с мангалом – это ручка, за которую крышка будет открываться.

Можно сэкономить на баллоне, на количестве шампуров, на свёрлах и отрезных кругах, но на этой детали экономить категорически не следует.

Ручка должна быть не просто удобной, красивой и эстетичной, она также должна выполнять и функции безопасности:

  • во-первых, располагаться на достаточном удалении от края крышки;
  • во-вторых, обладать теплоизолирующими свойствами.

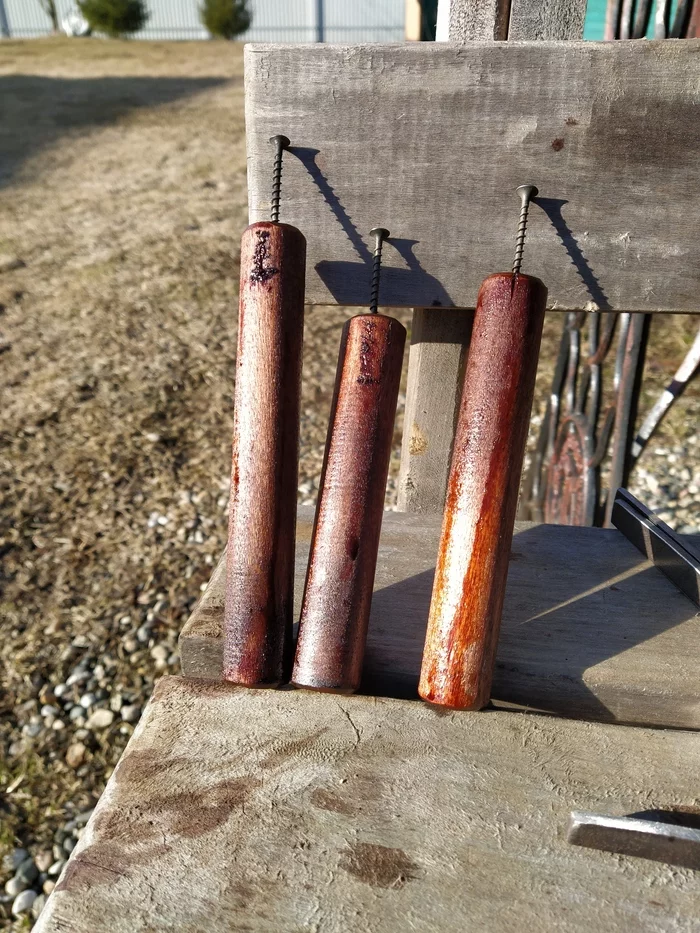

Ручка мангала

Ручка мангала

Поэтому ручка не должна быть полностью железной, чтобы пользователь мангала не обжег себе руки. Выбрав ручку, можно приступить к её установке.

Вначале зачищается при помощи наждачной бумаги или специальной насадки на болгарку место, где будет располагаться ручка. После этого ручка приваривается к крышке при помощи сварочного аппарата.

В качестве альтернативы можно прикрепить ручку к крышке при помощи болтов или винтов – здесь уже всё зависит от желания мастера. В последнем случае ручку можно будет легко заменить.вернуться к меню

Действие №4: Обеспечение циркуляции кислорода

Создание боковых пропилов

Создание боковых пропилов

Для поддува кислорода в мангале необходимо сделать по бокам достаточное количество отверстий. Они не должны иметь слишком большую ширину, чтобы из мангала в процессе приготовления не вываливались угли, поскольку этом может стать причиной пожара или ожога.

Кроме того, слишком широкие отверстия будут провоцировать разжигание открытого огня на углях, что приведёт к подгоранию мяса.

Поэтому оптимальным вариантом подобных отверстий будут многочисленные боковые пропилы, которые легко можно сделать при помощи болгарки и отрезного круга.

Рекомендуется длину пропилов делать не более 10 см, а их количество – равным количеству шампуров. Пропилы располагаются друг от друга на одинаковом расстоянии; идеальный вариант – каждый пропил располагается в точности между отверстиями для шампуров.

Боковые пропилы для доступа кислорода

Боковые пропилы для доступа кислорода

Такие же отверстия можно сделать с противоположной стороны. Делать отверстия снизу мангала не рекомендуется, поскольку они всё равно забьются и толку от них не будет никакого.

Далее необходимо произвести очистку баллона от красочного покрытия, грязи и следов коррозии. Для этой цели можно воспользоваться, например, пескойструйкой (естественно, если под рукой есть компрессор и сухой песок).

В том случае, если ничего этого нет, достаточно воспользоваться специальной насадкой на болгарку.

Очистка баллона от красочного покрытия

Очистка баллона от красочного покрытия

Этот процесс достаточно утомительный (на баллон объёмом 40-50 л может уйти до получаса), однако он является самым надёжным и простым в реализации.

Тем более, что болгарка, в отличие от компрессора, есть в каждом доме.

Действие №5: Изготовление ножек

Следующий этап – изготовление ножек для мангала. В данном случае можно использовать любые имеющиеся под рукой материалы.

Изготовление ножек

Изготовление ножек

Идеальным вариантом является профильная треба размерами сечение 20 на 40 мм. Нужную высоту и угол между ножками подбирают, исходя из размеров имеющегося материала, диаметра баллона и способа крепления.

Лучше всего использовать сварку, поскольку другой способ крепления ножек к цилиндрическому баллону достаточно сложен и потребует слишком много времени.

Приваривание ножек к баллону

Приваривание ножек к баллону

Для обеспечения правильного расположения ножек относительно тела мангала используют уровень и магнитный уголок.

Для повышения устойчивости всей конструкции используется специальная поперечная балка, соединяющая конструкции ножек с противоположных сторон мангала.

Её установка с окончательным доведением ножек и выравниванием всей конструкции также осуществляется при помощи уровня.

Установка поперечной балки

Установка поперечной балки

Чтобы в момент сварки конструкция не «ходила» из стороны в сторону, её закрепляют при помощи двух струбцин – каждая на своей ножке.

После чего всю конструкцию слегка «прихватывают» точечной сваркой, струбцины снимают и тщательно приваривают ножки к перекладине.

Вентиль баллона можно отрезать, но можно и оставить. Во-первых сохраняется общий стиль «мангал из газового баллона», во-вторых, вентиль может иметь и сугубо практическое значение – за него удобно держаться, передвигая конструкцию, также он может использоваться в качестве вешалки.

Действие №6: Покраска

Покраска баллона

Покраска баллона

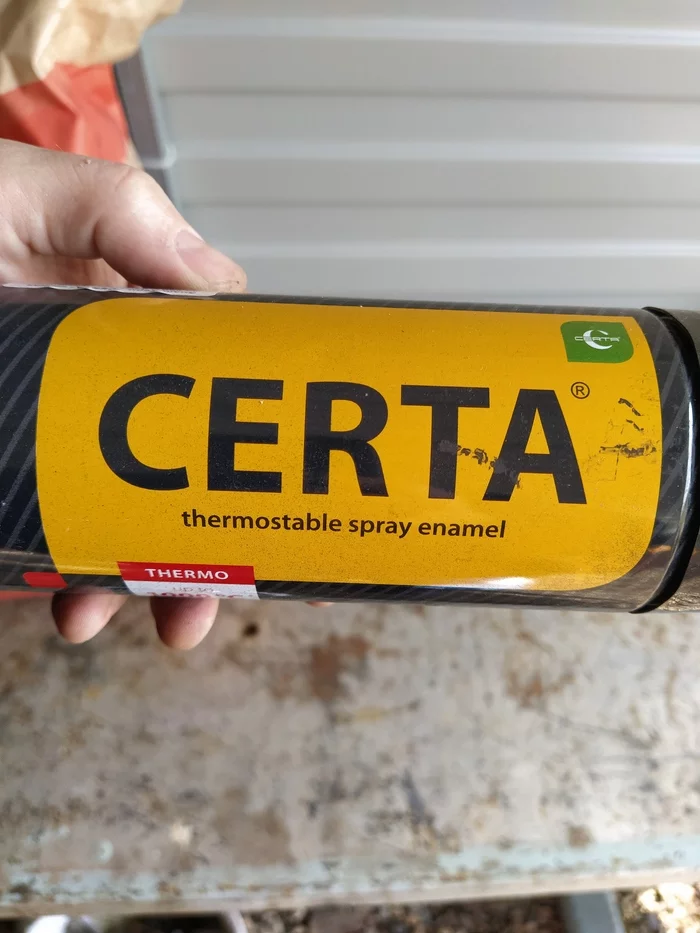

После этого приступают к покраске мангала. Для этого используются термостойкие краски, способные выдерживать температуры до 1000°С.

Подобные краски используются для покраски самых разных нагревающихся поверхностей:печных дверок, корпусов печек-буржуек, металлических газоотводных труб и проч.

Перед покраской ручку, за которую поднимается крышка, необходимо предварительно замотать изолентой.

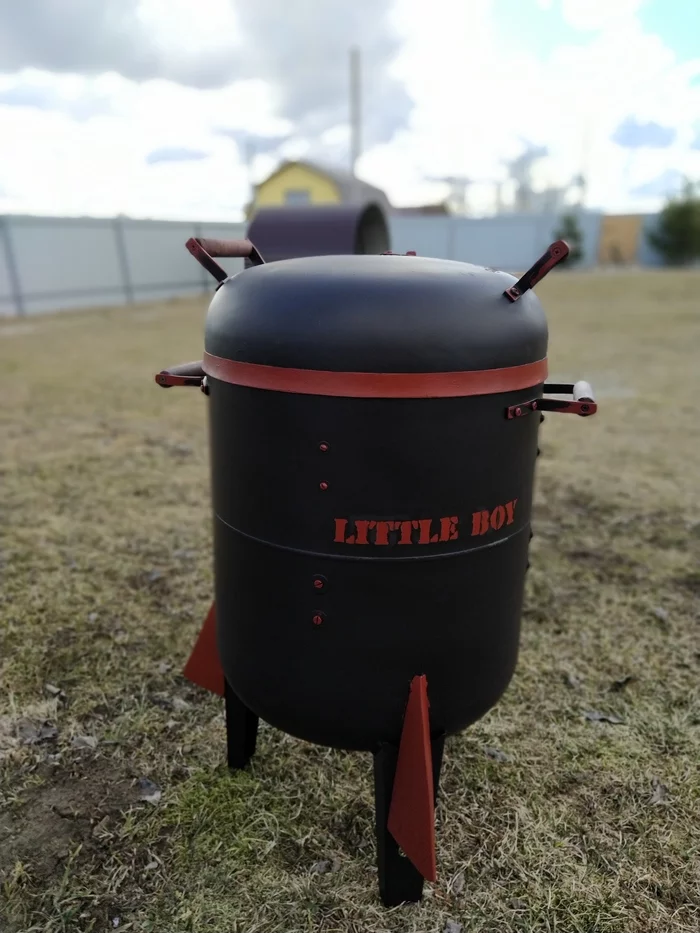

Готовый мангал

Готовый мангал

В итоге получился отличный мангал, который не только способен выполнять свои функции, но и имеет весьма презентабельный вид.

Если вам понравилась наша статья, поставьте лайк)

Подписывайтесь на канал, чтобы не пропустить ничего интересного!

Больше фотографий и видеоконтента на сайте https://krrot.net

Защита полировки топора

Так уж получилось, что среди моих друзей-знакомых довольно много людей, работающих с топором. (Нет, не на большой дороге) И почти каждый, рано или поздно, появляется у меня на пороге с просьбой соорудить чехол, накладку на лезвие, подвеску… ну и еще разное из мира топорного гламура. Ну, а почему нет? Дело не сложное, дизайнерских наворотов с меня не спрашивают, да и в бюджет подкапывает.

Очередной инструмент поразил брутальностью – первый раз в жизни довелось увидеть отшлифованный до синего блеска топор.

Защита полировки топора Кожа, Изделия из кожи, Кожевенное ремесло, Ручная работа, Рукоделие, Рукожоп, Длиннопост, Своими руками, Топор, Чехол, Рукоделие с процессом

Хозяин девайса хотел получить накладку на лезвие, во избежание разных колюще-режущих неприятностей. Хочешь – пожалуйста!

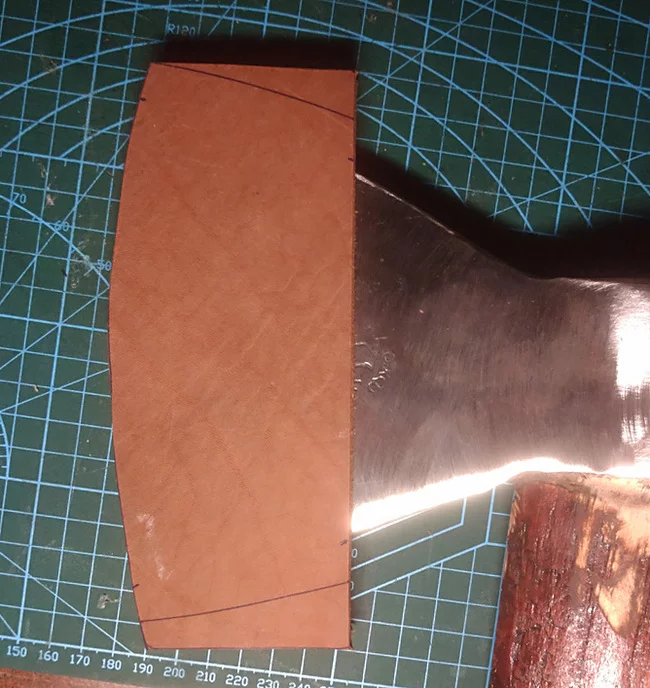

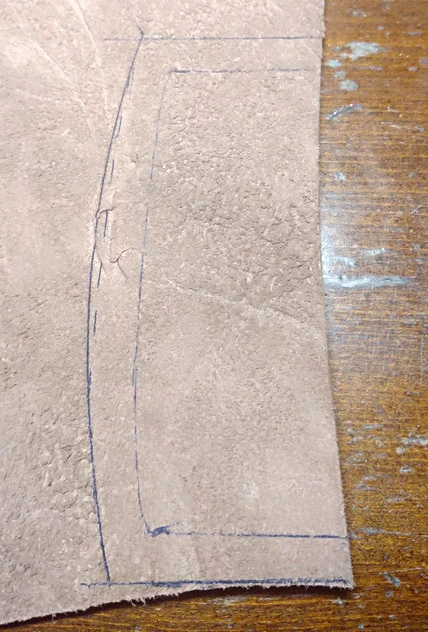

Размечаем.

Защита полировки топора Кожа, Изделия из кожи, Кожевенное ремесло, Ручная работа, Рукоделие, Рукожоп, Длиннопост, Своими руками, Топор, Чехол, Рукоделие с процессом

Вырезаем.

Защита полировки топора Кожа, Изделия из кожи, Кожевенное ремесло, Ручная работа, Рукоделие, Рукожоп, Длиннопост, Своими руками, Топор, Чехол, Рукоделие с процессом

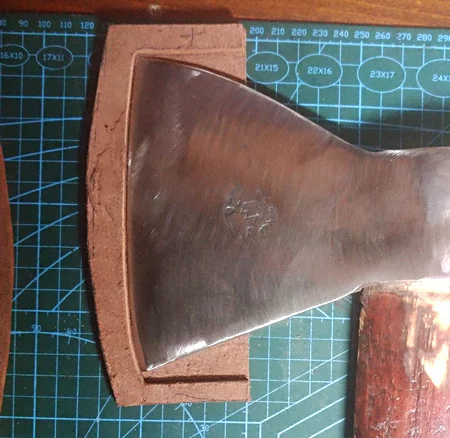

Примеряем.

Защита полировки топора Кожа, Изделия из кожи, Кожевенное ремесло, Ручная работа, Рукоделие, Рукожоп, Длиннопост, Своими руками, Топор, Чехол, Рукоделие с процессом

Получившийся “кирпич” как-то не нравится. Что-то тут не то, слишком кирпично. Может, верх-низ по форме топора вывести?

Защита полировки топора Кожа, Изделия из кожи, Кожевенное ремесло, Ручная работа, Рукоделие, Рукожоп, Длиннопост, Своими руками, Топор, Чехол, Рукоделие с процессом

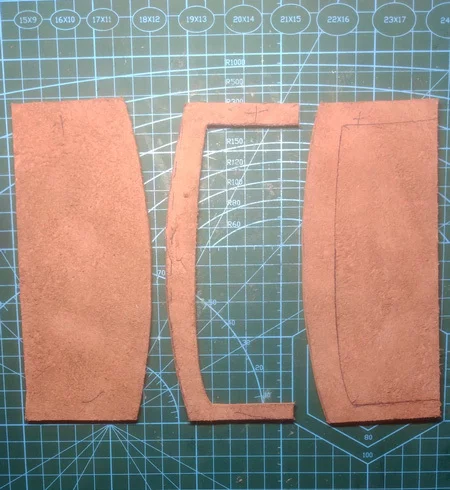

Да, так интереснее, так и буду кроить. И хлястик-застежку заодно.

Защита полировки топора Кожа, Изделия из кожи, Кожевенное ремесло, Ручная работа, Рукоделие, Рукожоп, Длиннопост, Своими руками, Топор, Чехол, Рукоделие с процессом

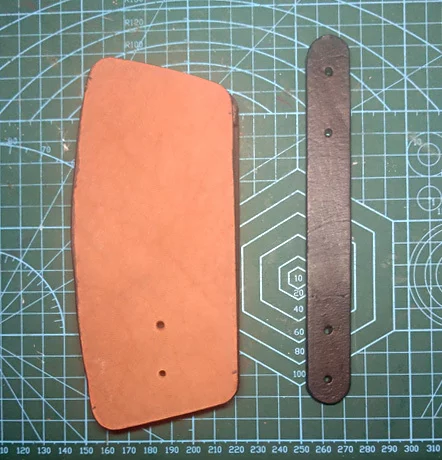

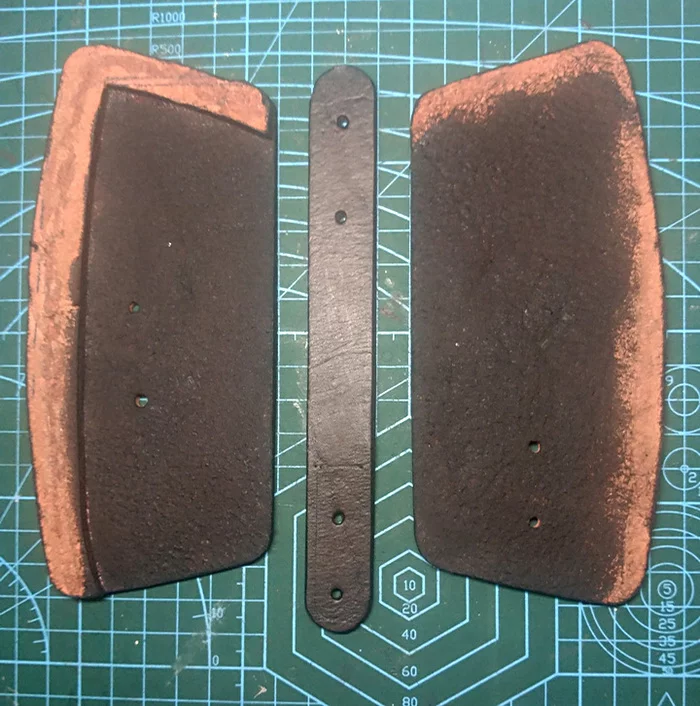

Все вырезано, размечено, пробиты отверстия под крепеж – можно собирать.

Вклеиваем вставочку, чтобы накладка набрала нужную толщину, красим внутри, красим снаружи, немножко уделяем внимания торцам. Можно сшивать.

Защита полировки топора Кожа, Изделия из кожи, Кожевенное ремесло, Ручная работа, Рукоделие, Рукожоп, Длиннопост, Своими руками, Топор, Чехол, Рукоделие с процессом

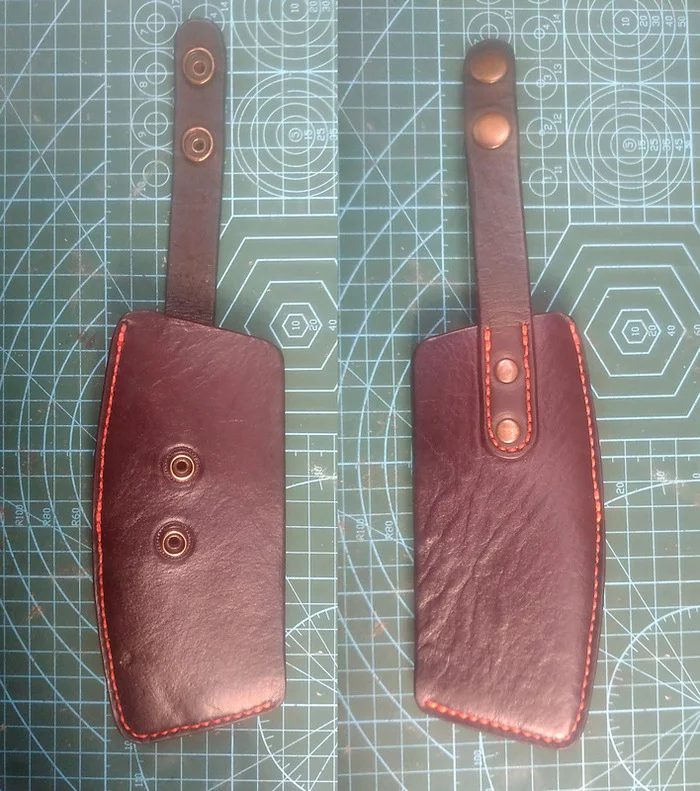

Сшил.

Защита полировки топора Кожа, Изделия из кожи, Кожевенное ремесло, Ручная работа, Рукоделие, Рукожоп, Длиннопост, Своими руками, Топор, Чехол, Рукоделие с процессом

Сказывается отсутствие практики, шов заметно гуляет. Надо чаще брать в руки шило с иголками.  Ну ладно…. примерка.

Защита полировки топора Кожа, Изделия из кожи, Кожевенное ремесло, Ручная работа, Рукоделие, Рукожоп, Длиннопост, Своими руками, Топор, Чехол, Рукоделие с процессом
Защита полировки топора Кожа, Изделия из кожи, Кожевенное ремесло, Ручная работа, Рукоделие, Рукожоп, Длиннопост, Своими руками, Топор, Чехол, Рукоделие с процессом

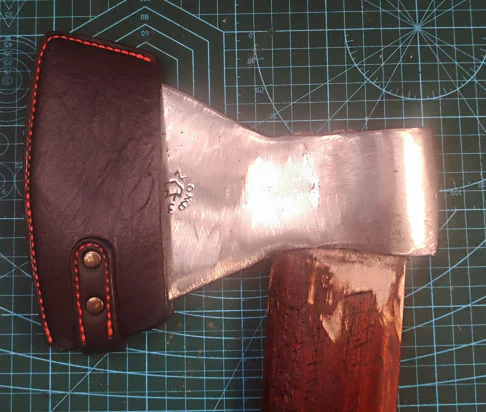

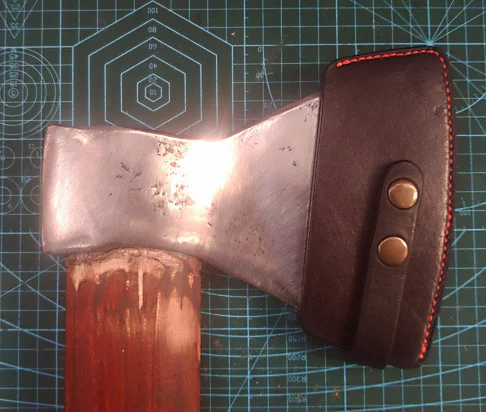

Не так чтобы и плохо. Топор заходит плотно, застежка тянет как раз в меру.

Заказчик доволен и радостно бежит за “Деревенькой”.

Одного не пойму – зачем он отшлифовал топор?

Показать полностью 9

Конструкция и принцип работы пескоструйного аппарата

Пескоструй своими руками можно собрать на основе двух конструкционных схем, отличающихся физикой подачи абразивного материала в выходной тракт. Однако они будут иметь практически одинаковый список значимых узлов.

  1. Компрессор — основное устройство для нагнетания воздуха.
  2. Ресивер, который можно сделать из газового баллона.
  3. Емкость для абразивного материала достаточно малого объема, которая делается из фреонового баллона или огнетушителя.
  4. Пистолет, основной инструмент оператора установки.
  5. Соединительные шланги.

Важно! Чтобы обеспечить долгую работу и стабильные параметры абразивной смеси устройство пескоструйного аппарата должно обязательно включать влагоотделитель. Если используется поршневой компрессор, рекомендуется устанавливать на входном тракте подачи воздуха систему фильтрации масла.

Пескоструй своими руками из баллона фреона

Любое самодельный пескоструй должен формировать на выходе поток воздушно-абразивной смеси. При этом напорная схема использует подачу абразива давлением в выпускной патрубок, где он смешивается с потоком воздуха от компрессора. Бытовой пескоструйный аппарат эжекторного типа использует эффект Бернулли для создания вакуума в тракте забора абразива. Последний поступает в зону смешивания под действием атмосферы.

Читать также: Сварка тонкой нержавейки электродом

Чертежи и схема самодельного пескоструя, по которым можно собрать аппарат в домашних условиях, отличаются огромным разнообразием. Причина в том, что мастера-кустари используют для своих изделий то, что под рукой. Поэтому разумно рассматривать общие принципы, по которым строится самодельное пескоструйное оборудование.

Плюсы и минусы мангала из газового баллона

Основные плюсы, на которые ориентируются мастера, решившие сделать подобную конструкцию:

  • невысокая стоимость при достойном качестве материала;
  • возможность одновременного приготовления большого количества продуктов;
  • разнообразие способов готовки;
  • долговечность.
знаки плс и минус

Минусы:

  • необходима осторожность при изготовлении шашлычницы;
  • значительный объем работ;
  • громоздкость и большой вес конструкции,что затрудняет перемещение;
  • неравномерность прожарки продуктов;
  • значительный расход угля;
  • не слишком привлекательный внешний вид после нескольких использований.

Несмотря на множество минусов, плюсы все же перевешивают, что подтверждается появлением всё новых разновидностей мангалов из баллонов на просторах страны.

Метки: мангал, барбекю, баллон, отдых.

Участвовать в обсуждениях могут только зарегистрированные пользователи.

Состругал себе табуреточку

Во времена первой ковидлы застрял я дома на долгих 4 месяца. От безделия начал мастерить удобные табуретки и лесенки, которые всегда нужны в хозяйстве. Материал – влагостойкая, ламинированная 20мм, б/у фанера. Сам процесс расписывать не стану, всё очень просто и без заморочек. Все стыки сажал на шурупы плюс проклеивал столярным ПВА. Размеры подгонял под себя и жену.

Состругал себе табуреточку Рукожоп, Своими руками, Буратино, Папа Карло, Длиннопост, Рукоделие без процесса

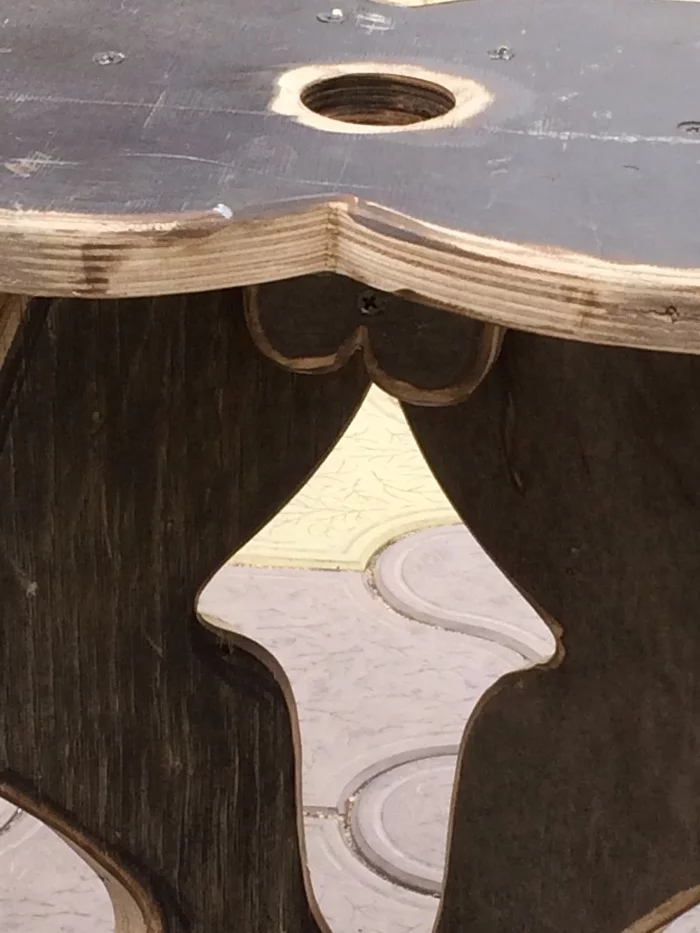

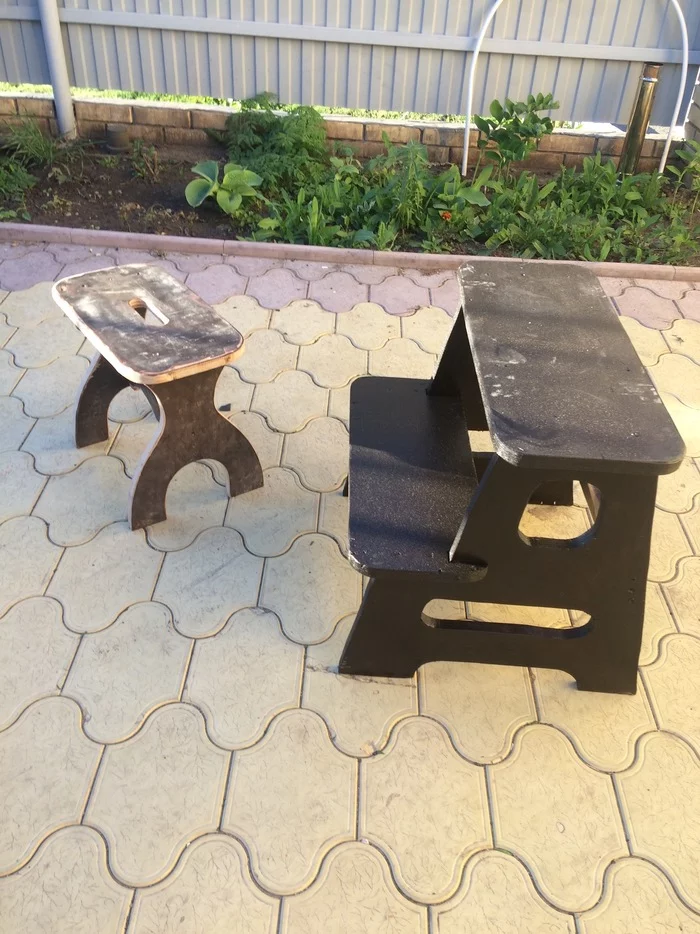

Маленькая табуреточка по заказу любимой в нашу баню. Для удобства проведения многочасовых мёдо-грязе-СПА процедур. По торцам видно, что еще не обработал маслом. А вот лесенка стала настоящим помощником в хозяйстве. Иногда. не хватает пол.метра а раскладывать стремянку лень. Ну и как табуреточка многоуровневая – в общем вещь нужная и полезная! Рекомендую.

Состругал себе табуреточку Рукожоп, Своими руками, Буратино, Папа Карло, Длиннопост, Рукоделие без процесса

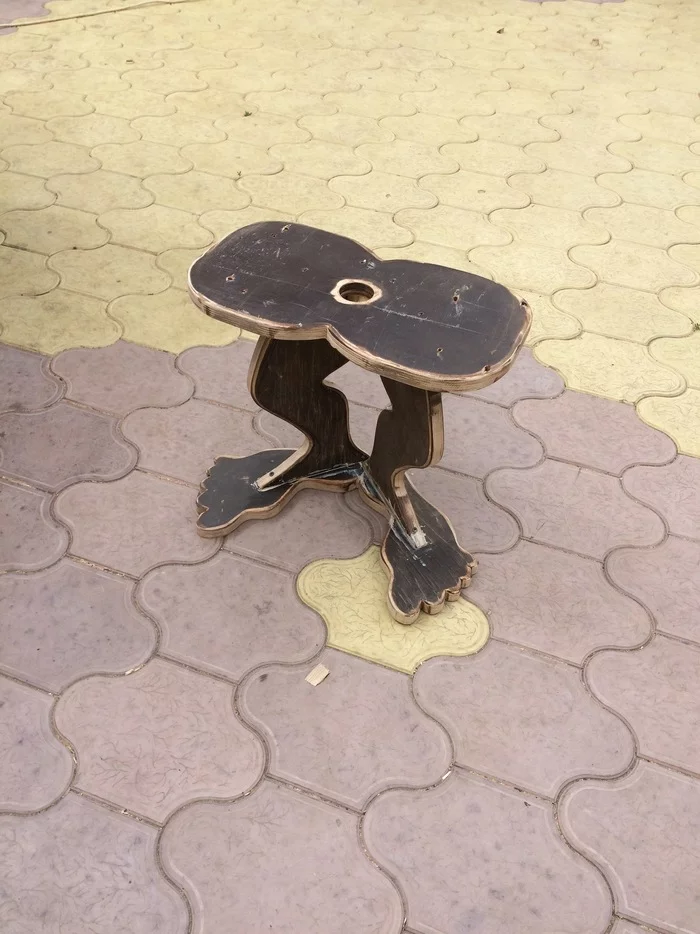

Ну и ногожёп! Очень всем нравится. Удобен при выездах на природу – широкие ступни не дают проваливаться в грунт.

Заметил, что все, особенно дамы, заглядывают под “седушку”, туда откуда ноги растут и ничего не увидев спрашивают: “Какого пола ноги?”

Пришлось исправлять ситуацию…

Состругал себе табуреточку Рукожоп, Своими руками, Буратино, Папа Карло, Длиннопост, Рукоделие без процесса

Прошу прощения за маленькое хулиганство. Всем добра и любви!

Показать полностью 2

Allenka89

Allenka89

25 дней назад

Какие бывают баллоны, и какой выбрать

Пропановые

Самые популярные – цилиндрические пропановые сосуды бывают самых разнообразных размеров. Используются для приготовления пищи и в строительстве.

Виды пропановых баллонов

Для изготовления жаровни подходят несколько типоразмеров:

  • объем — 27-65 л,
  • диаметр — 300, 376 мм;
  • длина – 0,6-1 м.
  • толщина стенки — 2,5-3,5 мм.

Самый ходовой – емкостью 50л имеет диаметр 300, длину 970 мм. Для изготовления портативной шашлычницы берут 27л баллон того же диаметра длиной 600 мм.

устройство пропановых баллоноа фото и схемаУстройство пропанового баллона

Кислородные

Кислородные емкости сразу можно узнать по голубому цвету, в который окрашен корпус, а также маркировке «Кислород». Наибольшее распространение при газовой сварке и резке получили емкости вместимостью 40 л. Кислородные баллоны имеют толщину стенки 5-7 мм и сравнительно небольшой диаметр — 219 мм при значительной длине.

старые кислородные баллоныДлина 40 л емкости 1,39 м, диаметр 219 см

Толщина стенки положительно влияет на приготовление блюда, а вот функционал неглубокой жаровни немного ограничен.

Из кислородного баллона получится отличная открытая шашлычница, которая быстро обжарит продукты до румяной корочки. Запекать стейки на решетке в закрытом приспособлении тоже получится. А вот для целой курицы или крупного куска мяса места под крышкой будет недостаточно.

Для изготовления барбекюшницы больше всего подходят 20-ти и 25-литровые емкости. Длина корпуса- 0,73 и 0,9 м соответственно.

Автомобильные

Автомобильные баллоны, установленные в ГБО автомобиля, по конструкции несколько отличаются от бытовых газовых. Они не имеют сварных швов.

фото виды автомобильных газовых баллоновВиды автомобильных газовых баллонов

У метановых вентиль традиционно размещен на торце. У пропанобутановых емкостей горловина находится на боковой поверхности. Это идеальное место для установки круглого термодатчика. Самый ходовой — 27 л баллон диаметром 376 мм.

Для изготовления шашлычниц подходят только баллоны из углеродистой и легированной стали. Полимерно-композитные баллоны для этой цели не используют.

Из-под фреона

Большинство фреоновых баллонов – одноразовые, поэтому найти их не сложно. Высота от 30 до 40, диаметр 24,5 см. Толщина стенок всего 1-1,5 мм – это маловато для нашей задачи. Один круговой сварной шов проходит посредине корпуса.

фото: фреоновые баллоны

Если вы все же решите сделать компактный портативный мангал, печку или коптильню из фреонового баллона – ищите оранжевый с маркировкой «404». Он самый толстостенный — 2 мм. Еще есть баллоны для сбора и утилизации фреона с толщиной стенки 2,8 мм, но ими не разбрасываются.

фото: баллон от фреона оранжевый 404Самый толстостенный из фреоновых баллонов — 404 оранжевый

Техника безопасности при работе

В каждом баллоне пропана, даже с виду пустом, присутствуют конденсат и остатки газа. Они представляют опасность, потому что взрываются при контакте с искрой, образующейся при работе болгаркой или сверлении корпуса. Поэтому перед работой с емкостью необходимо тщательно удалить остатки газа, а также исключить искрение.

знак не курить

При работах поблизости не должно быть открытого огня, а также курильщиков.

Удаление газа и конденсата

Емкость устанавливают на улице, вентиль полностью открывают, если есть возможность – выкручивают.

фото выкручивание вентиля из баллона разводным ключом

Переворачивают вверх дном, сливают конденсат, ждут, чтобы газ вышел. Периодически емкость поворачивают и проверяют при помощи мыльной пены: если пузырьки перестали появляться – можно работать дальше.

Выпуск остатков газа из перевернутого баллона

Если вентиль ранее выкрутить не получилось – укладывают баллон на бок и, осторожно отпиливают ножовкой кран, поливая место резки водой, чтобы не образовывалась искра.

Промывка водой

При помощи шланга под напором емкость полностью заполняют водой, оставляют отстояться от несколько часов до нескольких суток. За это время вода впитывает остатки газолина, газа, запах.

Можно использовать компрессор с пистолетом. Тогда вода выходит примерно вот так.

После этих мероприятий емкость разрезают болгаркой.

Можно разрезать, полностью заполнив сосуд водой. Вместо вентиля забивают деревянную заглушку. Укладывают на наклонную поверхность и выполняют прорез. При резке вода не дает образовываться искре.

Подготовительные работы

Первым делом создаётся эскиз — нужно представлять себе результат работы.

Детальная проработка вряд ли имеет смысл, достаточно чертежа с указанием габаритов, размещения поддувала и наброском декоративных элементов. Чертёж помогает разобраться, как присоединить все детали.

Делаем всё по чертежу

Схема коптильни

После того, как чертёж и весь инструментарий готов к активным действиям, начинают избавляться от газа внутри ёмкости, если таковой там имеется.

Делаем ножки

Они могут быть из уголка, круглой или профильной трубы, арматуры, полосы толстого металла. Что есть в хозяйстве, то и используйте. Некоторые идеи есть на фото ниже.

Самые простые ножки из трубы и уголка — приварили ко дну. Можно сделать внизу распорки, а на них устроить полочку

Почти также сделать можно из полос стали большой толщины.

Ножки из металлических полос большой толщины

Удобные ножки для мангала из пропанового баллона можно сделать из профильной трубы. Они могут быть в виде перевернутой буквы «Т» и приварены к середине. Можно сделать опору в виде рамы, сделав внизу полочку (или несколько полочек) для дров, мисок и т..д.

Ножки из профильной трубы для мангала из газового баллона

Можно сделать ножки из круглой трубы и/или арматуры. Если мангал вы хотите иметь переносной, то к корпусу приваривают небольшие отрезки арматуры, а на них насаживают куски труб подходящего диаметра (внутренний диаметр труб чуть больше чем наружный арматуры). Можно сделать наоборот: приварить куски труб, а вставлять арматуру.

Как сделать ножки к мангалу из трубы и арматуры

Только учтите, что с такими ножками двигать его будет сложно: ножки будут выпадать. Чтобы избежать этого, нарезают резьбу.

Видео-пример изготовления одного из самодельных мангалов из пропанового баллона смотрите ниже.

Как построить летнюю кухню читайте тут. Может вам нужно построить беседку, где можно будет насладиться шашлыком? О строительстве беседки из металла читайте тут (с фотоотчетом).

Чем покрасить, чтобы «дёшево и навсегда»

Металлическое сооружение надо покрасить как из эстетических, так и практических соображений. Незащищённая сталь будет быстро ржаветь, что не добавит конструкции ни красоты, ни долговечности. Лучше всего для окрашивания мангала подойдёт любая термостойкая краска, предназначенная для автомобильных глушителей, однако её высокая цена и сложная технология нанесения не позволяют назвать этот вариант идеальным. Те же недостатки имеют и краски на основе силикона, специально созданные для окрашивания металлических печей, каминов, барбекю и мангалов.

Дешёвым и практичным материалом является кузбасс-лак и аналогичные минеральные составы на основе битумных смол.


Окрашивание скроет все огрехи изготовления и сделает конструкцию завершённой

Покрытие должно выполняться в 3–4 слоя, с полной промежуточной сушкой после каждого нанесения. Разумеется, красить внутреннюю поверхность мангала нет необходимости — налёт копоти, наоборот, будет способствовать получению идеального продукта.

Недостатками этого способа является длительное время высыхания и неприятные, токсичные испарения. К тому же краска длительное время остаётся непрочной, поэтому требует бережного обращения. Первые 2–3 протопки лучше всего провести «вхолостую». Это устранит запах, сделает покрытие более прочным и безопасным. Когда же минеральный состав спечётся, повредить его будет очень сложно. Практика свидетельствует, что такой состав не требует обновления десятилетиями.

Чертежи и схемы

линейка  металлическая
чертеж с размерами мангал из газового баллонаЧертеж мангала из газового баллона 50 л

Опасности

При изготовлении гриля из обычного баллона нужно учитывать потенциальные опасности, которые могут повлиять на качество изделия, а именно:

  1. Плохо проведенные сварочные работы обязательно скажутся на прочности гриля. Если вы не компетентны в данном вопросе, лучше всего воспользоваться услугами опытных специалистов.
  2. Используя термостойкое покрытие для своего изделия, вы существенно подымите его эстетический вид.
  3. Готовая конструкция будет иметь внушительный вес, что повлияет на удобство транспортировки.

Учитывайте вышеприведенные нюансы при изготовлении собственного мангала.

Распил газового баллона под мангал

Баллон нужно разделить на два элемента. Делают это, двигаясь максимально близко вдоль сварного шва. Боковые стенки не трогают, они прекрасно заслоняют от пламени и помогут в поддержании температуры.

Процесс недолгий

Нельзя повреждать боковые кольца, ведь они являются опорой для крышки.

Как сделать барбекющницу

В принципе, барбекюшница из газового баллона делается точно так же, как и мангал, только с небольшими добавлениями. Во-первых, внутрь устанавливается решетка. Она съемная, но для нее необходимо внутрь цилиндра установить опорные полочки. Изготавливают их из стального уголка 25х25 или 32х32 мм. Длина каждой полочки 10 см, приваривают их с двух противоположных сторон проема по три штуки на одинаковом расстоянии друг от друга. Место расположения по высоте – под отверстиями для шампур. Соответственно и с противоположной стороны на этой высоте.

Во-вторых, необходимо установить дымоход. Здесь достаточно много вариантов:

  • на крышке;
  • сбоку, с врезкой в отверстие для крана;
  • рядом с крышкой в цилиндрической части.
мангал из газового баллона чертежи

Барбекющница из газового баллона с боковым дымоходом Источник es.decorexpro.com

Особенности использования мангалов, сделанных своими руками

Чтобы готовить всегда вкусный шашлык на новом самодельном мангале и увеличить срок эксплуатации конструкции, не забывайте о простых правилах использования этого полезного сооружения:

  • следите за жаром — правильно разогретые угли имеют красный цвет с серым налётом;
  • не переворачивайте часто шампур — для равномерного пропекания мяса это нужно сделать только два раза;
  • в зоне с максимальным жаром готовьте мясо, а в других — овощи или рыбу;
  • не заносите мангал в помещение, например, когда начался дождь, — это ухудшит тягу, а значит, увеличит количество угарных газов в воздухе;
  • не ставьте конструкцию близко к легковоспламеняющимся предметам;
  • не выбрасывайте золу сразу после использования, чтобы исключить возгорание: она тлеет до суток.

Чем покрасить?

Поверхность мангала, который изготовлен из старого баллона, можно покрыть с помощью нескольких материалов. Для данных целей применяется:

  • Кремнийорганическая эмаль с хорошими показателями термостойкости. Данное покрытие способно выдержать температурный режим до 600 градусов.
  • Порошковая термокраска. Такой вариант не допускается для домашнего применения, так как ему требуется обжиг в печи под высокими температурами.
  • Также можно воспользоваться оксидированием. Он является хорошим вариантом для антикоррозийной обработки мангала.

Также существует народный способ, который надолго защитит мангал от ржавчины. В первую очередь следует произвести обработку корпуса емкости 5% раствором серной кислоты. Затем прокипятите его в растворе хозяйственного мыла высокой концентрации. После этого в течение 30 минут следует варить изделие в едком натрии.

Обработка мангала считается обязательным мероприятием, так как железо может окисляться и ржаветь. Данные мероприятия способствуют продлению срока службы конструкции. Выполняя окрашивание своего сооружения, следите за тем, чтобы используемый материал соответствовал заявленным выше качествам.

Мангал из кислородного баллона

Длинные, например кислородные баллоны, превращают в открытые мангалы другим образом. Их разрезают поперек и делают несколько шашлычниц. Один торец оставляют открытым или частично заваривают листовым металлом. В нижней части оставляют щель-поддувало, через которую удобно очищать жаровню от золы.

Мангал из баллона от фреона

фото мангал из фреонового баллона на 4 шампура с ручкойПортативная барбекюшница из фреонового баллона на 4 шампура

Барбекюшницы из фреоновых баллонов получаются легкими и компактными, словно игрушки. Их с удовольствием берут на рыбалку и в походы.

Главный плюс — портативность, однако не стоит приспособление считать надежным или долговечным. Тонкий металл деформируется, а шашлычница может перевернуться, быстро прогореть.

Гриль “Малыш” из старого гидроакуумулятора

В общем, прошлой осенью навернулся у меня в доме гидроакуумулятор. Потёк в районе фланца. Открылся свищ, дело житейское. Бак давно заменили на новый, более компактный и перенесли под потолок, чтобы место не занимал. А из старого я решил скрафтить гриль, ибо форм-фактор для такой задумки просто идеальный.
Итак, пациент в исходнике.

Гриль "Малыш" из старого гидроакуумулятора Рукожоп, Гриль, Мангал, Кухня, Еда, Готовка на костре, Бомба, Длиннопост, Рукоделие с процессом

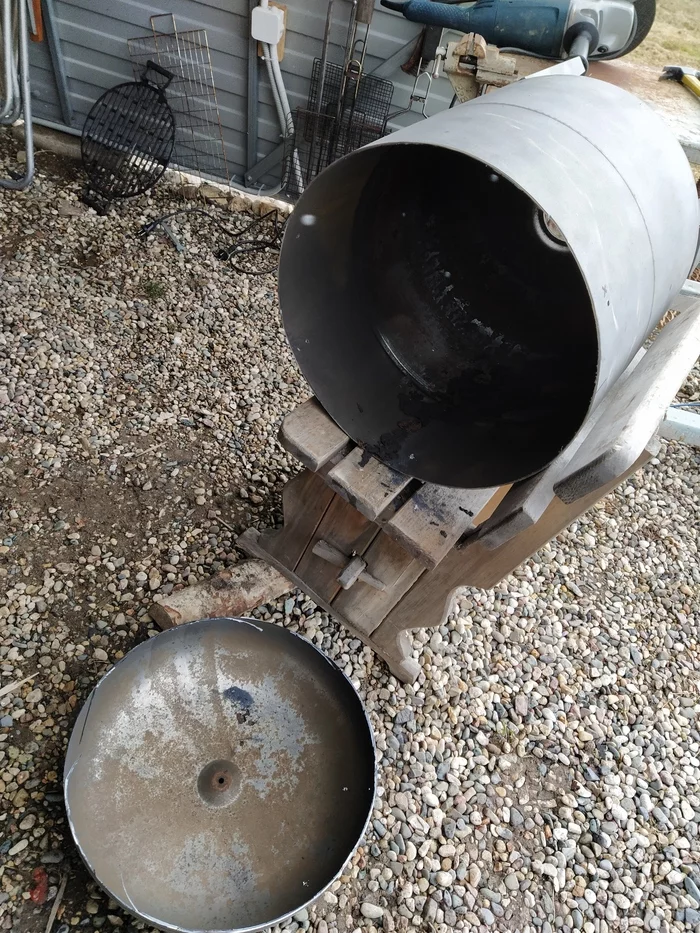

После пескоструя отрезаю верхний колпак и формирую фланец из стальной полосы.

Гриль "Малыш" из старого гидроакуумулятора Рукожоп, Гриль, Мангал, Кухня, Еда, Готовка на костре, Бомба, Длиннопост, Рукоделие с процессом
Гриль "Малыш" из старого гидроакуумулятора Рукожоп, Гриль, Мангал, Кухня, Еда, Готовка на костре, Бомба, Длиннопост, Рукоделие с процессом

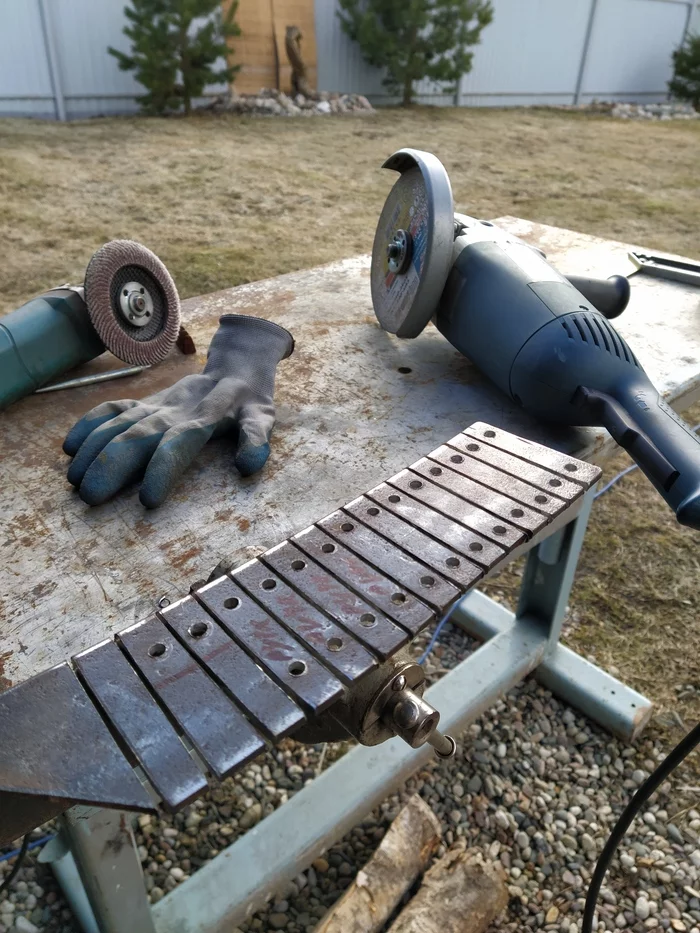

Режу из уголка фурнитуру

Гриль "Малыш" из старого гидроакуумулятора Рукожоп, Гриль, Мангал, Кухня, Еда, Готовка на костре, Бомба, Длиннопост, Рукоделие с процессом

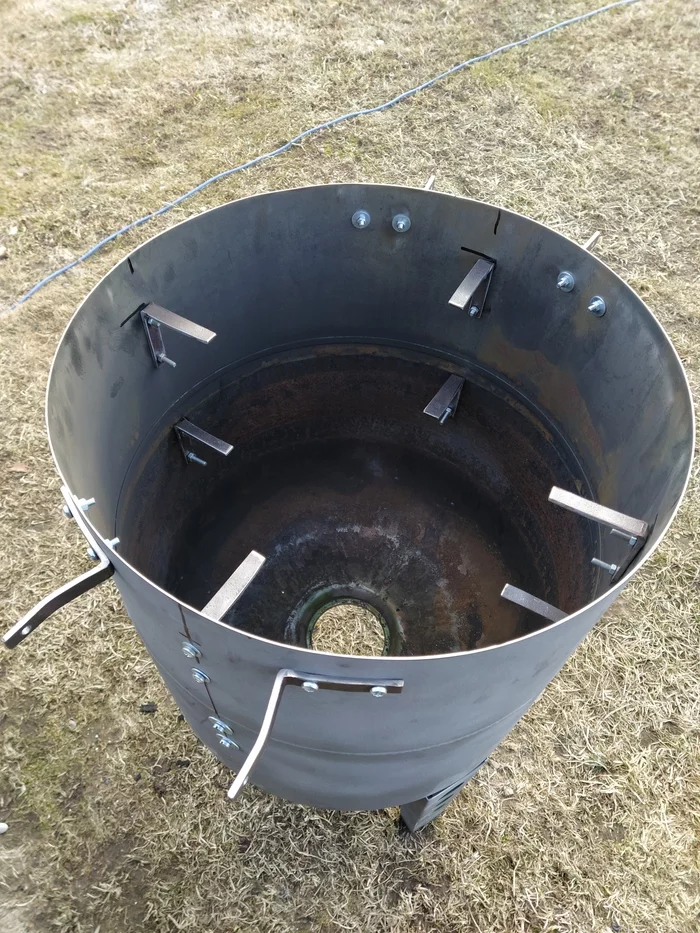

Сверлю бак и креплю уголки внутри и снаружи, в нужных местах

Гриль "Малыш" из старого гидроакуумулятора Рукожоп, Гриль, Мангал, Кухня, Еда, Готовка на костре, Бомба, Длиннопост, Рукоделие с процессом

Покуда, сохнут вырезанные из черенка ручки

Гриль "Малыш" из старого гидроакуумулятора Рукожоп, Гриль, Мангал, Кухня, Еда, Готовка на костре, Бомба, Длиннопост, Рукоделие с процессом

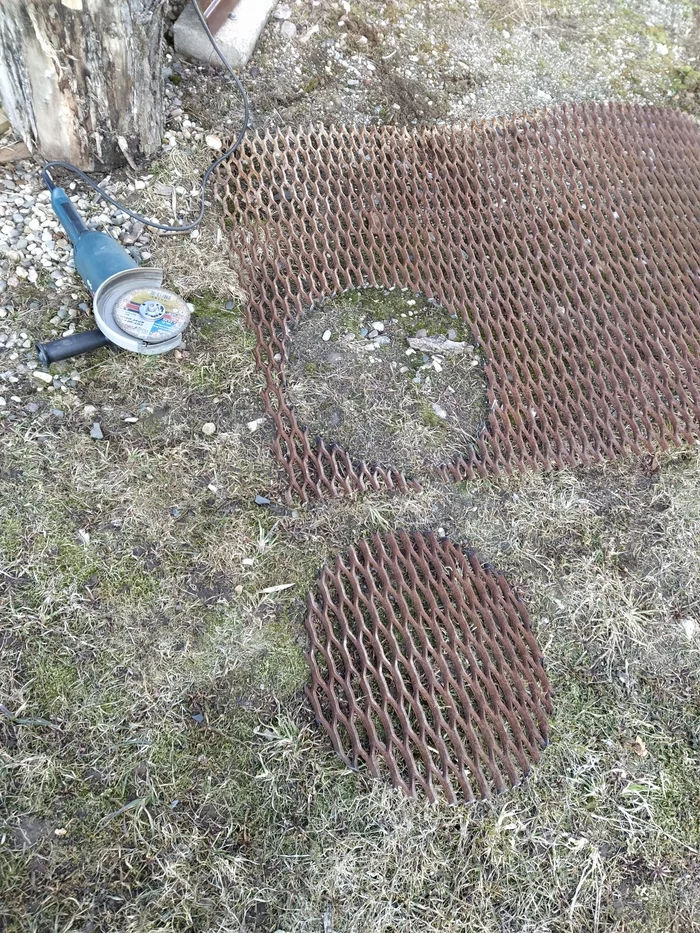

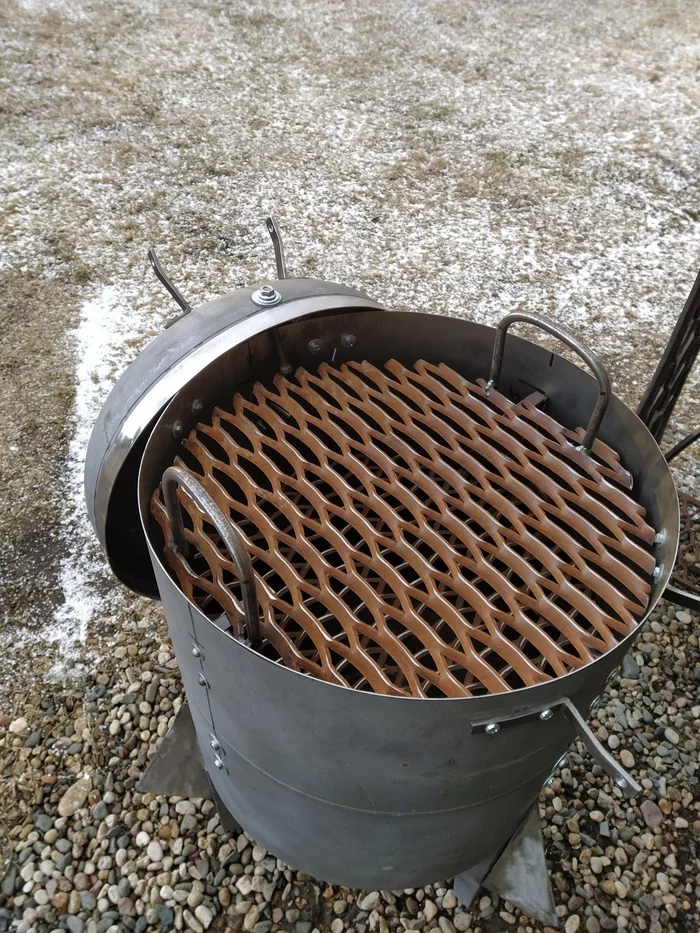

Режу из 6 мм просечки решётки для углей и продуктов.

Гриль "Малыш" из старого гидроакуумулятора Рукожоп, Гриль, Мангал, Кухня, Еда, Готовка на костре, Бомба, Длиннопост, Рукоделие с процессом
Гриль "Малыш" из старого гидроакуумулятора Рукожоп, Гриль, Мангал, Кухня, Еда, Готовка на костре, Бомба, Длиннопост, Рукоделие с процессом

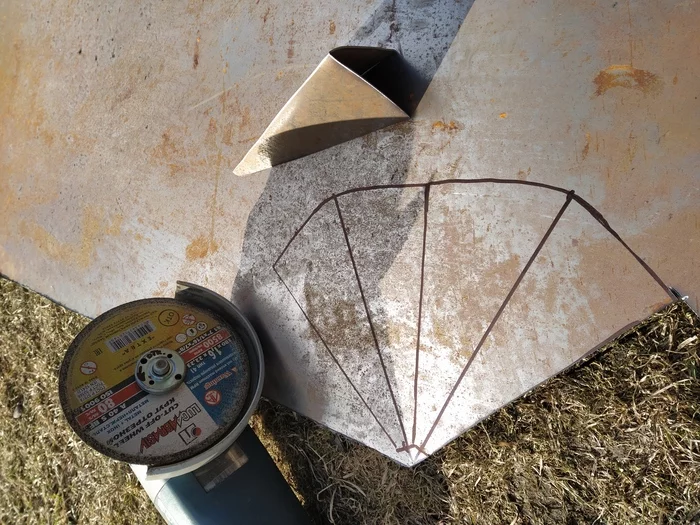

Делаю стабилизаторы. Без них, не взлетит, ясен пень:)

Гриль "Малыш" из старого гидроакуумулятора Рукожоп, Гриль, Мангал, Кухня, Еда, Готовка на костре, Бомба, Длиннопост, Рукоделие с процессом

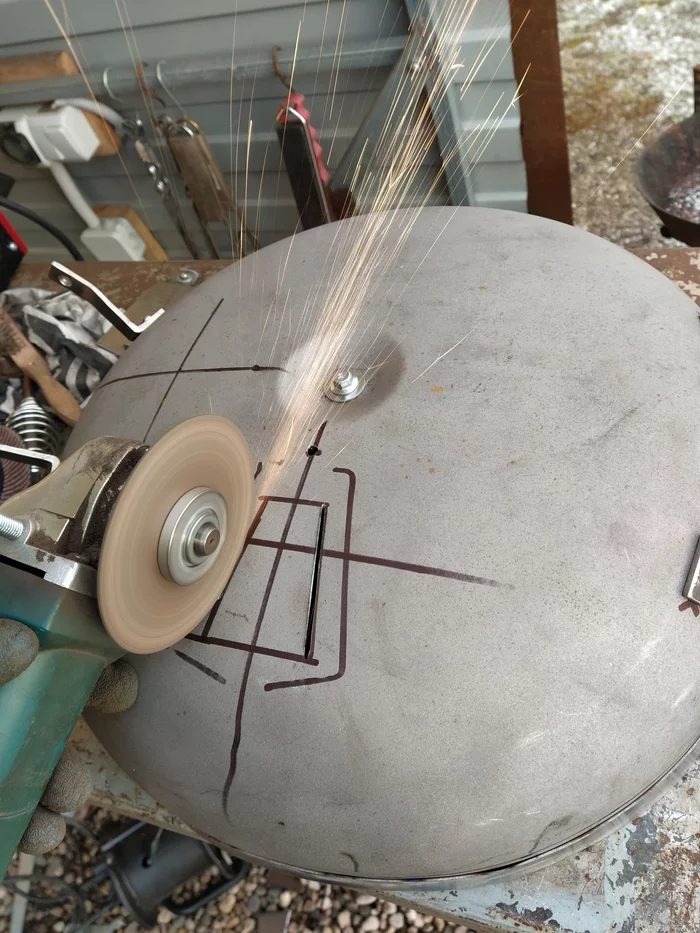

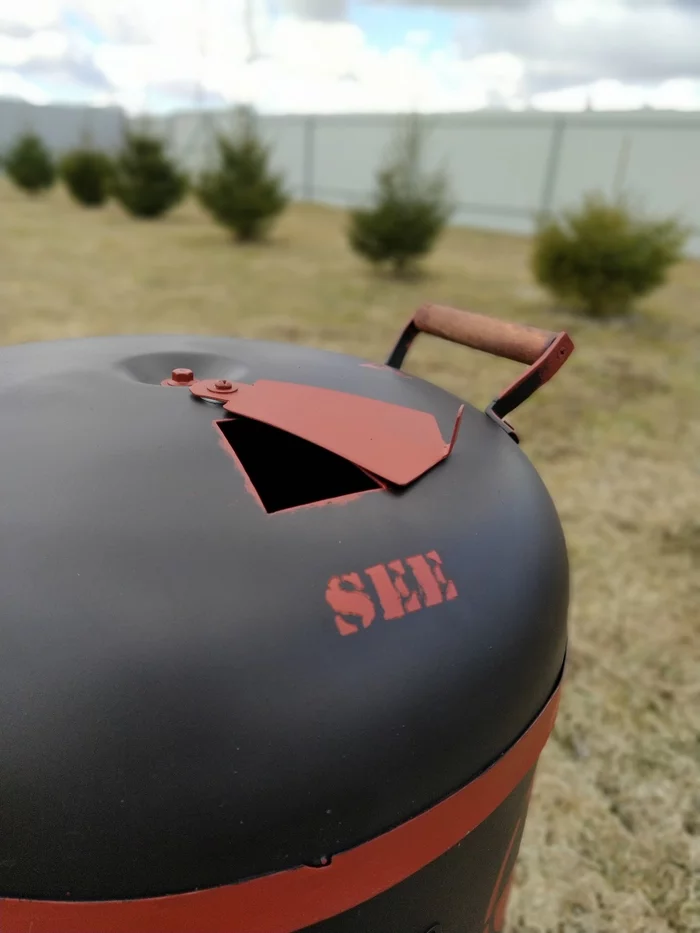

Вентиляционное окно. Работаю болгаркой без защиты, ибо окно очень маленькое. Ни в коем случае не повторяйте таких ошибок техники безопасности!!

Гриль "Малыш" из старого гидроакуумулятора Рукожоп, Гриль, Мангал, Кухня, Еда, Готовка на костре, Бомба, Длиннопост, Рукоделие с процессом

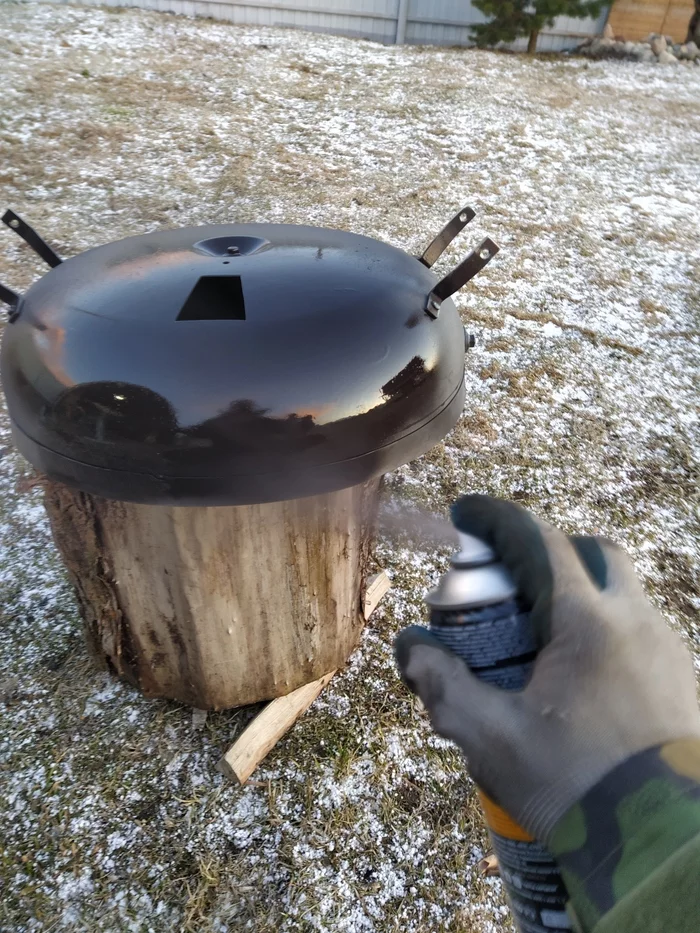

Красим. Термостойкая эмаль. Неоднократно имел с ней дело при покраске разных нагревающихся агрегатов. Отличная штука!

Гриль "Малыш" из старого гидроакуумулятора Рукожоп, Гриль, Мангал, Кухня, Еда, Готовка на костре, Бомба, Длиннопост, Рукоделие с процессом
Гриль "Малыш" из старого гидроакуумулятора Рукожоп, Гриль, Мангал, Кухня, Еда, Готовка на костре, Бомба, Длиннопост, Рукоделие с процессом
Гриль "Малыш" из старого гидроакуумулятора Рукожоп, Гриль, Мангал, Кухня, Еда, Готовка на костре, Бомба, Длиннопост, Рукоделие с процессом

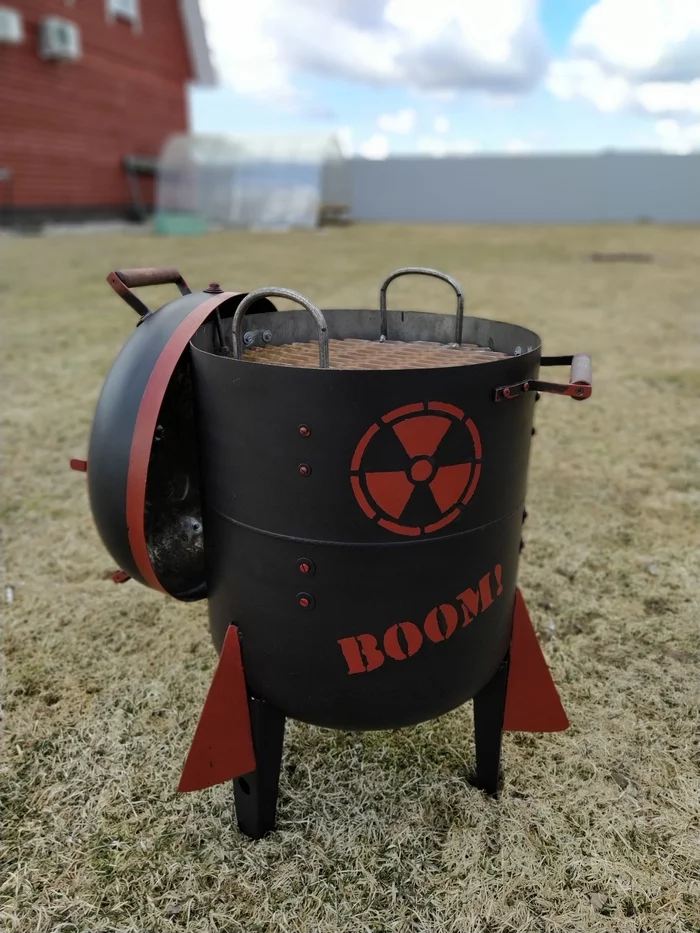

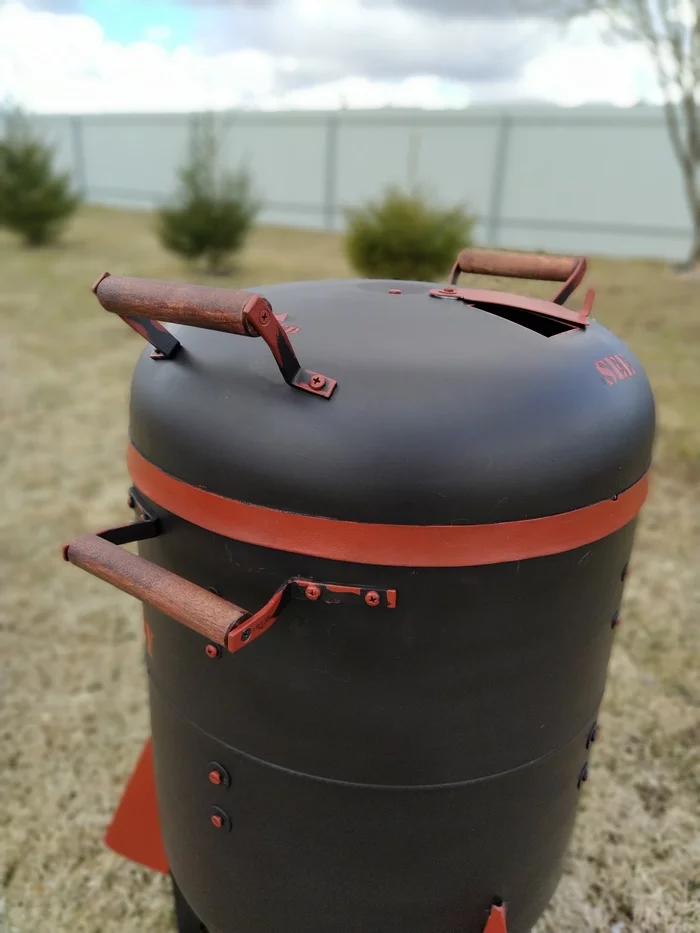

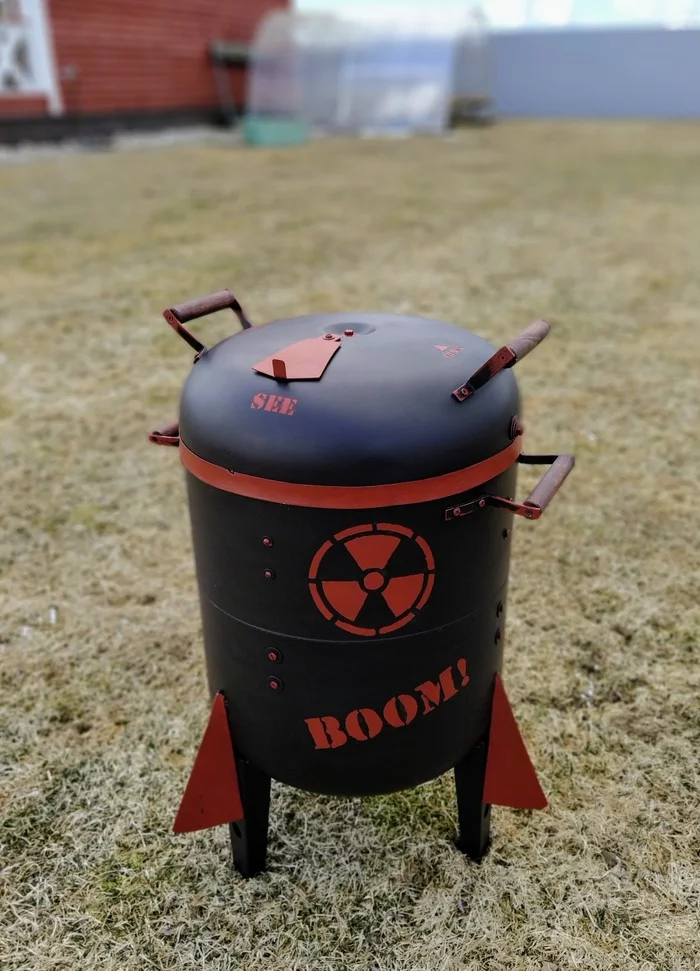

Ну, и что получилось в итоге.

Гриль "Малыш" из старого гидроакуумулятора Рукожоп, Гриль, Мангал, Кухня, Еда, Готовка на костре, Бомба, Длиннопост, Рукоделие с процессом
Гриль "Малыш" из старого гидроакуумулятора Рукожоп, Гриль, Мангал, Кухня, Еда, Готовка на костре, Бомба, Длиннопост, Рукоделие с процессом
Гриль "Малыш" из старого гидроакуумулятора Рукожоп, Гриль, Мангал, Кухня, Еда, Готовка на костре, Бомба, Длиннопост, Рукоделие с процессом
Гриль "Малыш" из старого гидроакуумулятора Рукожоп, Гриль, Мангал, Кухня, Еда, Готовка на костре, Бомба, Длиннопост, Рукоделие с процессом
Гриль "Малыш" из старого гидроакуумулятора Рукожоп, Гриль, Мангал, Кухня, Еда, Готовка на костре, Бомба, Длиннопост, Рукоделие с процессом

Котэ одобрил:)

Гриль "Малыш" из старого гидроакуумулятора Рукожоп, Гриль, Мангал, Кухня, Еда, Готовка на костре, Бомба, Длиннопост, Рукоделие с процессом

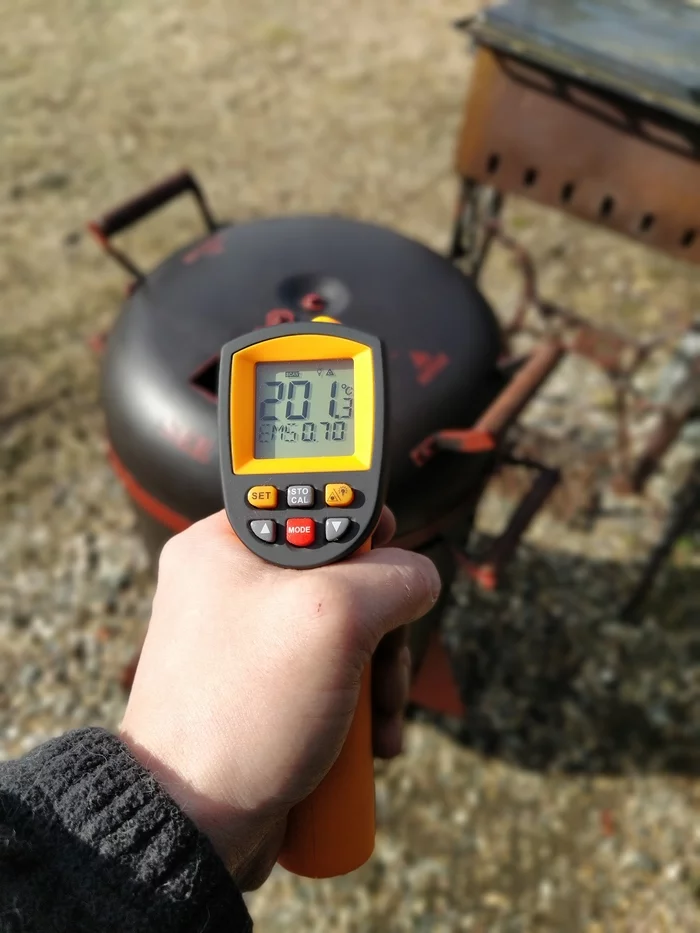

При изготовлении я, честно говоря, опасался, что тонкие 1.5мм стенки бака не перенесут высокой температуры. И моё детище прогорит к чертям при первом же тестовом прогоне. Но, как оказалось, температура на поверхности бака лишь немного превышает 200 С. Всю термическую нагрузку берет на себя толстенная решётка под углями, а со стенками они не контактируют.

Гриль "Малыш" из старого гидроакуумулятора Рукожоп, Гриль, Мангал, Кухня, Еда, Готовка на костре, Бомба, Длиннопост, Рукоделие с процессом

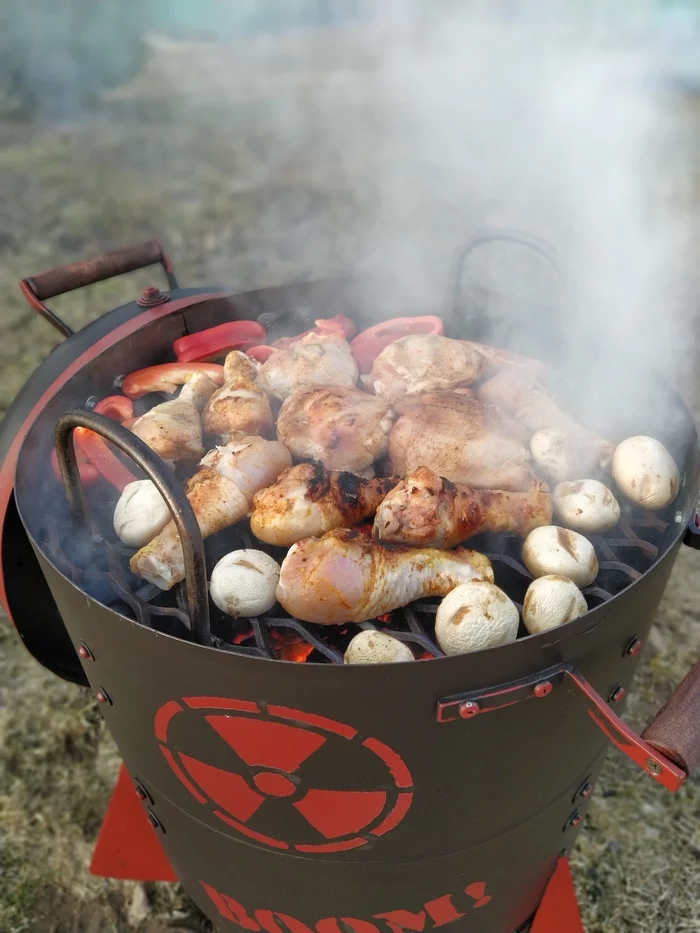

Процесс готовки

Гриль "Малыш" из старого гидроакуумулятора Рукожоп, Гриль, Мангал, Кухня, Еда, Готовка на костре, Бомба, Длиннопост, Рукоделие с процессом
Гриль "Малыш" из старого гидроакуумулятора Рукожоп, Гриль, Мангал, Кухня, Еда, Готовка на костре, Бомба, Длиннопост, Рукоделие с процессом

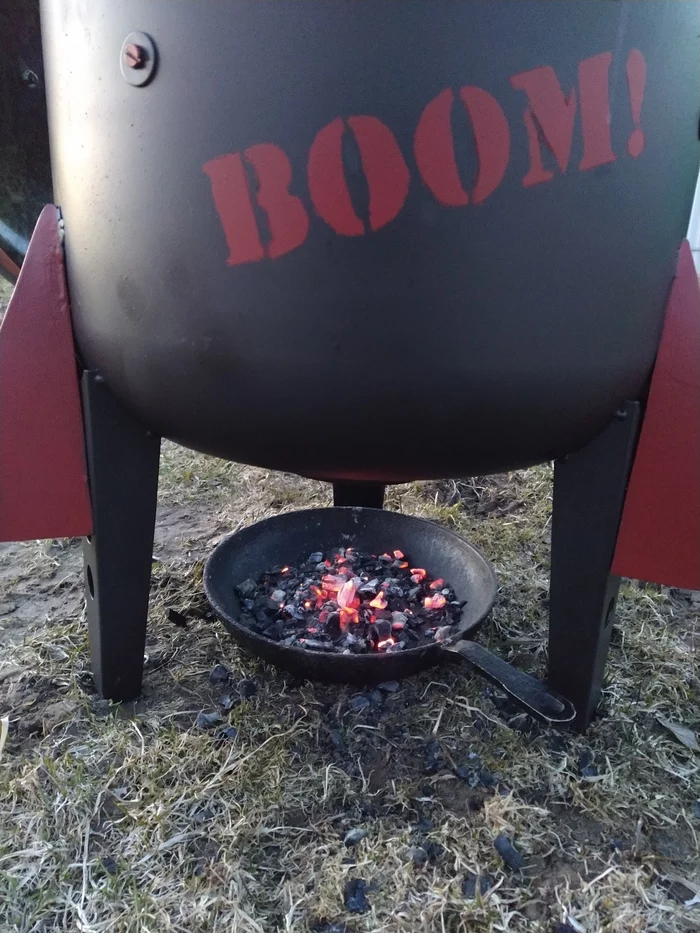

Снизу через “дюзу”, оставшуюся от фланца понемногу выпадает отработанный “ядерный пепел”:)

Гриль "Малыш" из старого гидроакуумулятора Рукожоп, Гриль, Мангал, Кухня, Еда, Готовка на костре, Бомба, Длиннопост, Рукоделие с процессом

Ну, и финальный кадр!:)

Гриль "Малыш" из старого гидроакуумулятора Рукожоп, Гриль, Мангал, Кухня, Еда, Готовка на костре, Бомба, Длиннопост, Рукоделие с процессом

Все получилось. Все работает. Готовится отлично. Процесс готовки занял около 40 минут. Мясо птицы сочнее, чем на традиционном, открытом мангале. Ибо процессы немного отличаются. Замкнутое пространство, конвекция, все дела:) Благодарю за внимание.

Показать полностью 23

Lobotomist

Lobotomist

1 год назад

Вертикальный мангал из газового баллона

В минутном видео смотрите короткий обзор вертикального мангала из газового баллона.

Как изготовить мангал из дисков автомобиля

Мангал из дисков автомобиля сочетает в себе барбекю, коптильню, варочную поверхность и гриль из газового баллона. Металлическую конструкцию можно выполнить из старых колесных дисков от автомобиля. Брать следует такие, которые изготовлены из цельной стали, а не из алюминиевого сплава.

Мангал из автомобильного диска прост в изготовлении и эксплуатации

Мангал из автомобильного диска прост в изготовлении и эксплуатации

Мангал из автомобильных дисков выполняется различными способами. Для самой простой конструкции достаточно одного элемента. Из него вырезается внутренняя часть, образуя емкость, похожую на котелок. Если в днище располагаются слишком большие отверстия, необходимо предусмотреть металлическую пластину. Однако полностью закрывать отверстия не следует, поскольку для поддержания жара угли должны продуваться. С боковых сторон днища нужно приварить ножки из трубы.

На таком мангале можно жарить не только шашлык, нанизанный на шампур, но и готовить барбекю. Для этого конструкцию следует покрыть металлической решеткой. Более целесообразным будет сделать ее съемной. Для удобства перемещения мангала симметрично по бокам конструкции привариваются ручки. Для поддержания жара сбоку в диске можно сделать окошко.

Чтобы сварить мангал более сложной конструкции, понадобится два диска одинаковых размеров. На одном из них вырезается перегородка с помощью газового резака. Элементы помещают друг на друга и приваривают по периметру. Перегородка второго диска является дном для первого. Здесь удобно будет располагать котелок. В боковой части нижнего диска выполняется окошко для подбрасывания дров.

Для получения готового мангала достаточно окрасить диск, приварить пару ножек и установить решетку

Для получения готового мангала достаточно окрасить диск, приварить пару ножек и установить решетку

Еще одним вариантом, заслуживающим внимания, является приваривание двух элементов друг к другу, у которых предварительно вырезана середина. В боковой части конструкции делают окошко, через которое в топку подаются дрова. Верхняя часть конструкции оснащается решеткой, которая превращает мангал в барбекю.

Рейтинг
( 1 оценка, среднее 5 из 5 )
Загрузка ...
