Регулировка натяжения ремня мотоблока Ока своими руками

Устройство редуктора для мотоблока Нева МБ-1 и МБ-2, Каскад и др. особенности ремонта и как разобрать? ✅Как правильно заменить масло в редукторе Нева и какое подходит?

Преимущества мотоблоков Ока

Мотоблок «Ока» — это серьезная техника для настоящих профессионалов, предназначена для выполнения комплекса работ на земле, на дачном участке, может использоваться как мини-снегоуборщик в сочетании со специальным навесным оборудованием.

Мотоблок Ока МБ-1Д1М10

Основные преимущества мотоблоков «Ока», сделавшие их такими популярными среди фермеров и дачников:

  • экономичные двигатели низкой шумности
  • развивает скорость с прицепом – 10 км.ч;
  • небольшие размеры (в разобранном виде технику можно перевозить даже в багажнике машины);
  • возможность обработки не только ухоженных почв, но и целины;
  • многофункциональность (используется для полива, уборки, перевозки и т.д).

Мотоблок оснащен четырехтактным двигателем, редуктором, поворотным рулем, сцеплением и двумя колесами. Вместо колес на мотоблок могут быть установлены четыре фрезы для культивирования почвы.

Редуктор для мотоблока Ока

Редуктор для мотоблока Ока, а также запчасти к нему в нашем магазине. Мы осуществляем сервис и ремонт редукторов и прочих деталей для мотоблока.

Ремень заднего хода для Мотоблока Ока Z(0)-1400
Каталожный номер ГОСТ 1284.1-89
Применяемость Для мотоблока Ока
Производитель ОАО “Кадви” г. Калуга
gar2.pngНаша гарантия – Специальная гарантия и ремонт от 15-sotok.ru

Купить Удалить из корзины

Глушитель для мотоблока Нева (глушитель двигателя)
Каталожный номер 005.40.0070
Применяемость Глушитель выхлопа двигателя
Подходит для Нева
Совместимость Двигатель мотоблока

Купить Удалить из корзины

Ручка стартера для двигателя Лифан 168F-2 (в сборе с веревкой)
Применяемость Привод стартера
Подходит для Двигатель 168F-2
Совместимость Четырехтактный одноцилиндровый двигатель
Производитель Пермь
gar2.pngНаша гарантия – Специальная гарантия и ремонт от 15-sotok.ru

Купить Удалить из корзины

Цепь для редуктора мотоблока Ока (34 звена)
Каталожный номер ГОСТ 13568-97
Применяемость Для мотоблока Ока
Производитель ОАО “Кадви” г. Калуга
gar2.pngНаша гарантия – Специальная гарантия и ремонт от 15-sotok.ru

Купить Удалить из корзины

Цепь для редуктора мотоблока Ока (36 звеньев)
Каталожный номер ГОСТ 13568-97
Применяемость Редуктор мотоблока
Подходит для МБ Ока
Совместимость Мотоблоки
Производитель ОАО “Кадви” г. Калуга
gar2.pngНаша гарантия – Специальная гарантия и ремонт от 15-sotok.ru

Купить Удалить из корзины

Сальник коленвала для двигателя ДМ-1 (25*42-10)
Применяемость Кривошипно-шатунный механизм
Подходит для ДМ-1
Совместимость Одноцилиндровые четырехтактные двигатели
gar2.pngНаша гарантия – Специальная гарантия и ремонт от 15-sotok.ru

Купить Удалить из корзины

Сальник для мотоблока Нева (двухрядный)
Применяемость Редуктор мотоблока
Подходит для МБ: Нева, Ока, Каскад, Луч
Совместимость Мотоблоки
Производитель г. Пермь
gar2.pngНаша гарантия – Специальная гарантия и ремонт от 15-sotok.ru

Купить Удалить из корзины

Цепь для редуктора мотоблока Ока (28 звеньев)
Каталожный номер ГОСТ 13568-97
Применяемость Редуктор мотоблока
Подходит для МБ Ока
Совместимость Мотоблоки
Производитель ОАО “Кадви” г. Калуга
gar2.pngНаша гарантия – Специальная гарантия и ремонт от 15-sotok.ru

Купить Удалить из корзины

Ремень переднего хода  для Мотоблока Ока (А1213)
Каталожный номер ГОСТ 1284.1-89
Применяемость Для мотоблока Ока
Производитель ОАО “Кадви” г. Калуга

Купить Удалить из корзины

Крышка картера ДМ-1 (старого образца)
Каталожный номер 005.40.0259
Применяемость Редуктор мотоблока МБ-1
Подходит для МБ-1
Совместимость Мотоблоки
gar2.pngНаша гарантия – Специальная гарантия и ремонт от 15-sotok.ru

Купить Удалить из корзины

Толкатель для двигателя ДМ-1К
Каталожный номер 005.40.0402
Применяемость Газораспредилительный механизм
Подходит для МБ Нева; Ока; Каскад
Совместимость двигатель мотоблока
gar2.pngНаша гарантия – Специальная гарантия и ремонт от 15-sotok.ru

Купить Удалить из корзины

Шкив для мотоблока Ока (переднего хода)
Каталожный номер 005.45.0050
Применяемость Управление мотоблока
Подходит для МБ Ока
Совместимость Мотоблоки
Производитель ОАО “Кадви” г. Калуга
gar2.pngНаша гарантия – Специальная гарантия и ремонт от 15-sotok.ru

Купить Удалить из корзины

Дифференциал для мотоблока МБ-1, МБ-2 (комплект) БПУ10.002.20-СБ
Каталожный номер БПУ10.002.20-СБ
Применяемость Передача усилия от редуктора к колесу
Подходит для МБ
Совместимость МБ – Нева / МБ -Угра / МБ – Ока; Каскад; Луч
gar2.pngНаша гарантия – Специальная гарантия и ремонт от 15-sotok.ru

Купить Удалить из корзины

Подшипник для мотоблока Ока (редуктора) 942-30
Каталожный номер 942-30
Применяемость Редуктор мотоблока
Подходит для МБ Ока
Совместимость Мотоблоки
gar2.pngНаша гарантия – Специальная гарантия и ремонт от 15-sotok.ru

Купить Удалить из корзины

Защита ремня для Мотоблока Ока
Каталожный номер 005.45.0170.2
Подходит для МБ Ока
Совместимость Мотоблоки
Производитель ОАО “Кадви” г. Калуга
gar2.pngНаша гарантия – Специальная гарантия и ремонт от 15-sotok.ru

Купить Удалить из корзины

Тяга карбюратора КМБ-5
Каталожный номер 005.40.0123 КМБ-5 МБ-1
Применяемость Для карбюратора двигателя
Подходит для ДМ-1
Совместимость Одноцилиндровые четырехтактные двигатели
gar2.pngНаша гарантия – Специальная гарантия и ремонт от 15-sotok.ru

Купить Удалить из корзины

Шкив для мотоблока Ока (ведомый)
Каталожный номер 005.45.0040.5
Применяемость Привод
Подходит для МБ Ока
Совместимость Мотоблоки
Производитель ОАО “Кадви” г. Калуга
D-Внешний 260 мм
gar2.pngНаша гарантия – Специальная гарантия и ремонт от 15-sotok.ru

Купить Удалить из корзины

Храповик для двигателя ДМ-1Д (в сборе)
Каталожный номер Храповик в сборе Нева
Применяемость Пусковое устройство двигателя ДМ-1Д мотоблоков Ока, Нева, Каскад (МБ-1, МБ-2)
gar2.pngНаша гарантия – Специальная гарантия и ремонт от 15-sotok.ru

Купить Удалить из корзины

Ремкомплект стартера мотоблока
Применяемость Стартер двигателя мотоблока
Подходит для МБ Нева; Ока; Каскад, Салют
Совместимость Двигатель мотоблока
gar2.pngНаша гарантия – Специальная гарантия и ремонт от 15-sotok.ru

Купить Удалить из корзины

Комплект прокладок МБ г.Пермь
Применяемость Применяется на мотоблоках: Нева, Ока, Каскад, Луч, Урал

Купить Удалить из корзины

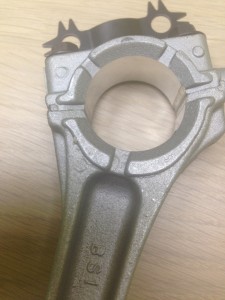

Шатун без вкладыша с контровочной шайбой
Применяемость Для бензинового двигателя Нева, Ока, Каскад

Купить Удалить из корзины

Комплект культиваторов для мотоблока (дополнительный)
Совместимость Мотоблоки
Подходит для Мотоблоков : МБ-2 и МБ-23 Нева, МБ-1 Ока, Каскад, Луч

Купить Удалить из корзины

Барабан стартера МБ г. Пермь 40.1126
Каталожный номер 40.1126
Применяемость Применяется на мотоблоках: Нева, Ока, Каскад, Луч, Урал
Производитель г. Пермь

Купить Удалить из корзины

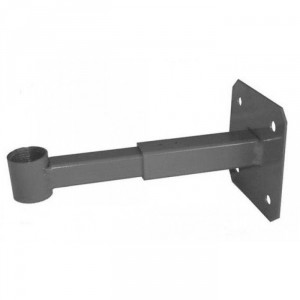

Кронштейн бензобака  005.40.2007
Каталожный номер 005.40.2007
Применяемость Применяется на мотоблоках: Нева, Ока, Каскад, Луч, Урал

Купить Удалить из корзины

Рычаг регулятора 005.40.0520-01 в сборе
Каталожный номер 005.40.0520-01
Применяемость Для мотоблока Нева, Ока, Каскад
Подходит для МБ Нева; Ока; Каскад, Салют
Совместимость Мотоблоки
gar2.pngНаша гарантия – Специальная гарантия и ремонт от 15-sotok.ru

Купить Удалить из корзины

Элемент фильтрующий  КД.09.003.5
Каталожный номер Элемент фильтрующий КД.09.003.5
Применяемость Для бензинового двигателя Ока, Урал, Авангард
Производитель ОАО “Кадви” г. Калуга

Купить Удалить из корзины

Колесо для мотоблока в сборе КВШ-19 (19х7х8)
Применяемость Ходовая часть мотоблока
Подходит для МБ: Нева; Ока; Угра; МКМ-Ландер; Салют; Агат; Целина; Фаворит; Каскад; Луч; Фермер
Совместимость Мотоблоки
Производитель г. Пермь

Купить Удалить из корзины

Кронштейн бензобака КД. 00.050.0 г.Калуга
Каталожный номер КД. 00.050.0
Применяемость Применяется на мотоблоках: Нева, Ока, Каскад, Луч, Урал

Купить Удалить из корзины

Прокладка карбюратора КМБ-5 г. Пермь
Применяемость На двигатели к мотоблокам Нева, Ока, Каскад
Производитель г. Пермь

Купить Удалить из корзины

Седло клапана КД.08.1107135 К-496
Каталожный номер КД.08.1107135
Применяемость На отечественном двигателе Ока, Каскад

Купить Удалить из корзины

Предлагаем Вашему вниманию Запчасти для мотоблока Ока которые можно купить по адресу: Москва, Волоколамское шоссе 88.

Среди запчастей такие как: Редукторы; Троса; Шкивы; Ступицы; Шкворни; Кожухи защитные; Сошники; ПодшипникИ; Цепи редуктора – Комплект); ПрокладкИ редуктора; Втулки; Блоки звездочек 3; Рычаги управления; Шины; Колёса в сборе; крепёжные детали и многое другое!

Всего соответствуют условиям отбора 4 товара

Сейчас в наличии на складе компании в Москве 4 товаров категории Ремни для мотоблоков, культиваторов Мобил К.

Преимущества работы с “Садовые Механизмы”:

  • Удобная и быстрая доставка
  • Большой ассортимент, более 25000 наименований товаров.
  • Гарантия качества поставляемых товаров, мы работаем напрямую с производителями, наши специалисты проверяют и тестируют заказанные партии товаров.
  • Качественный сервис, для нас это – быстрая сборка и доставка заказа.

Доставка покупок в нашем магазине может быть бесплатной, ознакомьтесь с услугами доставки товара или свяжитесь с менеджером для уточнения расчета, с пн-вс 10.00 – 20.00 по телефону в Москве 8-495-540-54-79

Оплатить покупку вы можете при получении или картой на сайте после выставления счета, подробнее о способах оплаты товаров узнайте здесь

Мы заботимся о наших клиентах, ознакомитесь с правилами возврата товаров нашего магазина, подробно об условиях гарантии на товары можно прочитать здесь

Если вы еще не выбрали товары и столкнулись с техническими вопросам на нашем сайте множество полезной информации о товарах, статьи наших специалистов о товарах

Спасибо за заказ!

Ошибка!

В ближайшее время наш менеджер свяжется с вами.

Виды редукторов

По своему назначению редукторы делятся на следующие типы:

  1. Шестеренчатые. Шестерня в них бывает в форме цилиндра и конуса, и насаживается она на специальные валы. По своему устройству такой редуктор может работать по прямой или по угловой схеме;
  2. Шестеренчато-червячный. Их применяют при вертикальном нахождении коленвала двигателя. Такая модель включает в себя червячное зубчатое колесо. Повороты выполняются под углом в 90 градусов;
  3. Цепные. Используется цепь из металла, которая и поворачивает звездочки;
  4. Ременные. Это аналог цепного вида, но здесь вместо цепи применяют ремень в форме клина или прямоугольника, а на смену звездочкам пришли шкивы с профильными канавками для фиксации ремня.

Редуктор для мотоблока

Схема мотоблока

Вы можете увеличить картинку нажав на нее.


Разновидности

Производитель отечественной марки «Каскад» выпускает на рынке несколько моделей мотоблоков, которые отличаются по конструкции.

Типы агрегатов.

  • Угловой – обеспечивает соединение силовой установки и трансмиссии. Чаще используется фермерами для ведения сельского хозяйства. Из особенностей данного типа можно выделить возможность дополнять, усовершенствовать, повышать производительность, уменьшить трудозатраты.
  • Понижающий – в этом случае механизм обеспечивает повышение нагрузки мотора, а также снижает количество оборотов во время работы. По отзывам обладателей редуктора, он отличается надежностью, многофункциональностью, за счет использования прочного материала при изготовлении каждой детали, а также оснащения высококачественной системой охлаждения. Еще один плюс понижающего типа – высокая производительность при любом режиме нагрузок.
  • Реверс-редуктор – представляет собой механизм с функцией заднего хода, который монтируют на главном валу. Правда, обладает двумя минусами – малая скорость, слабая производительность.
  • Шестереночный – предназначен для больших размеров моделей. Несмотря на простую конструкцию, прочный, надежный корпус, обслуживается достаточно сложно.
  • Червячный – из главных деталей выделяются особый винт, зубчатое червячное колесо. Каждая запчасть произведена из долговечного материала, что позволяет назвать данный тип редуктора самым надежным. Из плюсов производитель выделяет пониженную угловую скорость, крутящий момент более высокого типа. В действии редуктор не создает много шума, работает плавно.

Замена масла

Согласно инструкции завода-изготовителя, для редуктора мотоблоков «Ока» рекомендуется использовать трансмиссионное масло ТАД-17И или ТАП-15В, и любых масел по ГОСТ 23652-79. Масла можно смешивать в разных пропорциях.

Для двигателя используйте автомобильное моторное масло типа М-53/10Г1 или М-63/12Г1. Масло должно соответствовать API: SF, SG, SH и SAE: 10W-30, 15W-30.

Периодичность замены:

  • в обкаточный период через 20-25 часов;
  • далее через последующие 25 часов выполняется проверка и доливка масла в редуктор;
  • через 50 часов работы выполняется замена трансмиссионного масла;
  • на плановых технических осмотрах через 100, 200, 500 и более часов масло из всех резервуаров необходимо слить и заменить на новое.

Поскольку в настоящее время завод-производитель выпускает модификации мотоблока «Ока» только с бензиновыми двигателями, следует выбирать для заправки бензин марки АИ 92 или 95.

Установка и замена ремней

Размеры ремней для мотоблока «Ока» и модификаций
Ремень приводной для осуществления переднего хода: А-1180 вн I ГОСТ 1284.1-89;А-1213 I ГОСТ 1284.2-89.
Ремень приводной для осуществления заднего хода: Z(0) 1400 I или Z(0) 1400 вн I ГОСТ 1284.1-89.

Ремни снимаются вручную, при помощи ослабления регулировочного болта. Замена ремней производится аналогичными, подходящими по ширине и длине. Желательно приобретать запчасти, в т.ч. и ремни, в магазинах фирменных запчастей для мотоблоков. Такие магазины работают напрямую с заводами-изготовителями.

Видео обзор замены ремней  мотоблоке:

Как узнать, натягивать ли ремень?

Если надавить на ремень рукой, он должен лишь немного прогибаться при нажатии. Если они провисают, будет гудеть мотор, возможно даже появление сизого дыма от их перегрева. Изношенные ремни, утопленные в ременные ячейки, нужно заменять. Сначала следует снять гайки, скрепляющие ременную раму. Далее с помощью регулировочного болта натянуть ремни, периодически проверяя степень натяжения вручную.

Эти же манипуляции проводятся после установки новых ремней с целью их регулирования.

Купить дешевле

Садовые механизмы

Артикул:

Спасибо за заказ!

Ошибка!

В ближайшее время наш менеджер свяжется с вами.

Отзывы о нашей работе

Мы стремимся быть максимально удобными для Вас, обеспечить достойный уровень сервиса, и высокую компетенцию специалистов.

Любые Ваши комментарии, предложения и пожелания не останутся без внимания.

С Вашей помощью “Садовые механизмы” станут лучше. Читайте отзывы покупателей и оценивайте качество магазина на Яндекс.Маркете.

Читайте отзывы покупателей и оценивайте качество магазина на Яндекс.Маркете

Редуктор

Владельцы мотоблоков «Ока», как и любой другой техники, иногда сталкиваются с неисправностями в работе. В том числе и в работе редуктора.

Далее мы рассмотрим наиболее часто встречающиеся трудности, их вероятные причины и способы решения проблемы:

  • на выходном валу течет масло: возможно, износилась манжета полуоси (поможет замена манжеты);
  • заклинил редуктор (одна из причин — обрыв цепи; ее надо поменять);
  • не получается переключить передачи (следует разобрать редуктор и заменить поломанные запчасти);
  • нарушился механизм разобщения полуосей (поможет регулировка натяжения троса управления полуосями).

На рисунке ниже представлена схема редуктора мотоблока в разрезе

Cхема редуктора мотоблока в разрезе

При нарушении нормальной работы сальников, а именно при протекании масла, сальники следует снять, осмотреть на предмет трещин, износа. При необходимости заменить.

Регулировка карбюратора

Клапаны карбюратора мотоблока нуждаются в периодической регулировке. Нарушение нормы расстояния между клапанами вызывает изменение периодичности стадий газораспределения, как следствие, двигатель не дотягивает до заявленной мощности. Если зазор большой, появляются шумы, деформируются сами клапаны.

Как только при работе мотоблока появился любой посторонний шум в двигателе, следует отрегулировать карбюратор. Для регулировки требуется отвертка, ключ и лезвие (ведь норма зазора клапана составляет от 0,1 мм до 0, 15 мм).

На мотоблоках МБ-1Д используеться карбюратор модели ДМ 1.08.100 мембранного типа. Внешний.вид карбюратора ДИ1.08.100 приведен на рисунке ниже:

Внешний вид карбюратора ДМ1.08.100

1 — винт полного газа; 2 — винт малого газа; 3 — рычаг воздушной заслонки; 4 — винт минимальных оборотов; 5 — фланец; 6 — дозирующее устройство; 7 — патрубок; 8 — прилив: 9 — шпилька; 10 — гайка; 11 — входной штуцер; 12 — кнопка.

Регулировка выполняется так:

  • отверткой откручивается гайка клапана,
  • вставляется лезвие и выполняется закручивание гайки.
  • Как только процесс окончен, кожух карбюратора становится на место.

Как увеличить скорость на мотоблоке Ока

Сколько вы знаете способов увеличения скорости мотоблока?

  1. Установка колес большего размера.
  2. Замена шестерен.

Видео обзор

Предлагаем посмотреть видео на эту тему:

Источник

Замена подшипников

Как уже было сказано выше, замена подшипников необходима в случае их износа. Замена производится достаточно легко, однако выполнять ее рекомендуется после полного отсоединения детали.

Рейтинг
( 1 оценка, среднее 5 из 5 )
Загрузка ...
